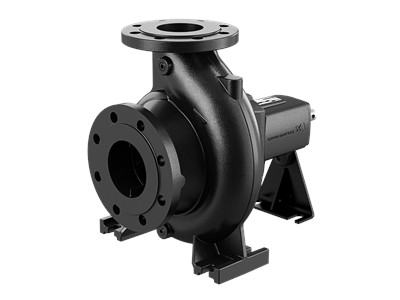

이격결합 엔드흡입 단단 펌프 · NKG 시리즈

NKG 100-65-200

Bare Shaft · 베어 샤프트 단단 볼류트 펌프 (모터 미포함)

제품번호: 97645355 | EAN: 5710620147058

← NKG 목록으로 견적 문의하기

🔍

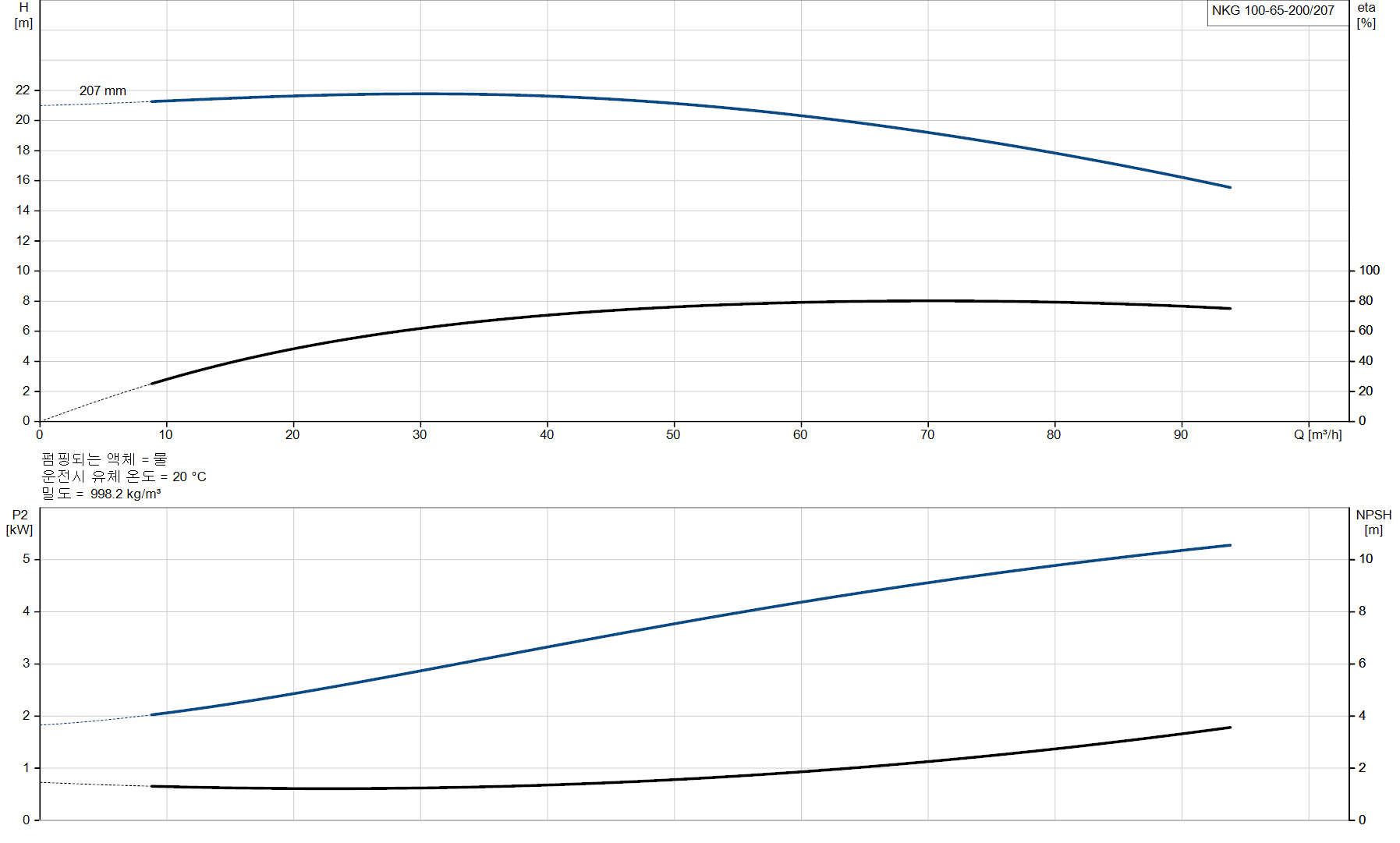

성능 곡선 그래프 🔍

🔍

유량 / 양정
정격 유량	72 m³/h
정격 양정	19 m
펌프 구성
펌프 스피드	1,750 rpm
임펠러 유형	Standard
실제 임펠러 직경	207 mm
공칭 임펠러 지름	200 mm
속도 범위	500 ~ 3,700 rpm
샤프트 씰	BAQE (Single 메카니컬 씰)
곡선 공차	ISO9906:2012 3B2
BPO 설계	지원
모터 포함 여부	모터 미포함 (Bare Shaft)
재질
펌프 하우징	주철 (EN-GJL-250 / ASTM class 35)
임펠러	청동 (CuSn10-C)
샤프트	스테인리스강 (EN 1.4301 / AISI 304)
웨어 링	황동 (CuZn34Mn3AI2Fe1-C)
내부 코팅	CED
중량
순 중량	76.9 kg
총 중량	86.4 kg
선적 부피	0.383 m³

설치 환경
유체 온도 범위	0 ~ 120 °C
최대 운전 압력	16 bar
연결
파이프 연결 표준	EN 1092-2
흡입구	DIN / DN 100
토출구	DIN / DN 65
연결 압력 등급	PN 16
그라우팅	N
제어
주파수 변환기	None
압력 센서	N

전기 사양
정격 출력 (P2)	5.5 kW (참고 — 모터 별도)
폴 개수	4
제품 식별
제품번호	97645355
EAN 번호	5710620147058
기타
최소 효율 지수 (MEI)	≥ 0.70

제품 특징 및 장점

⚙️

베어 샤프트 · 모터 별도 선정

모터 미포함 Bare Shaft 타입으로 현장 조건에 맞는 모터를 별도로 선정·장착 가능합니다. 기존 모터 활용이나 특수 모터 적용 시 경제적입니다.

🔧

BPO 설계 · 배관 분리 없이 유지보수

Back Pull Out 설계로 모터·펌프 하우징·배관을 건드리지 않고 커플링·베어링 브래킷·임펠러를 제거 가능. 현장 유지보수를 최소화합니다.

📐

ISO 2858 · ISO 5199 표준 준수

ISO 2858 치수 규격 및 ISO 5199 설계 기준 완전 준수. PN 16 플랜지(EN 1092-2)로 표준 배관 시스템과의 호환성을 보장합니다.

🥉

청동 임펠러 · 내식성 향상

임펠러 재질로 청동(CuSn10-C)을 채택하여 주철 대비 내식성이 향상됩니다. 약산성·해수 인접 환경에서도 안정적인 운전이 가능합니다.

🌡️

광범위 온도 대응 · 0~120°C

유체 온도 0~120°C까지 대응. 냉난방·보일러 급수·지역 난방 등 고온 시스템에도 적합합니다.

📊

MEI ≥ 0.70 · 최소 효율 지수 충족

최소 효율 지수(MEI) 0.70 이상 달성으로 EU 에너지 효율 규정을 만족합니다.

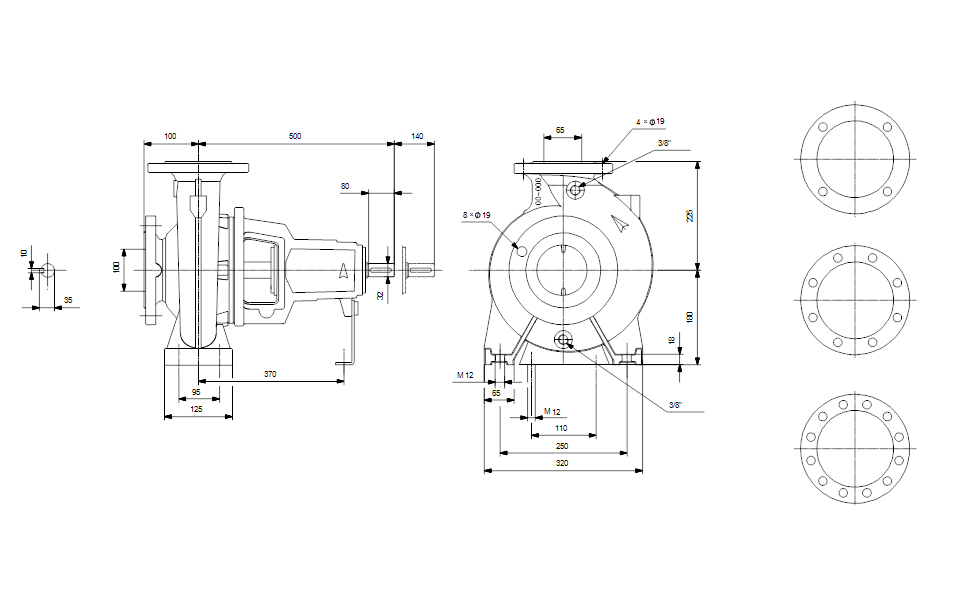

도면 자료

제품 도면

🔍

인증 및 승인

✅ ISO 2858 치수 규격

✅ ISO 5199 설계 기준

⚙️ Bare Shaft (모터 미포함)

📊 MEI ≥ 0.70

🥉 청동 임펠러

적용 분야

🏢 상업용 난방·냉방 🏢 상업용 수압 부스팅 🔥 지역 난방 🏭 산업용 난방 💧 담수화 🌊 지표수 수취 🚰 배수 🌾 관개
