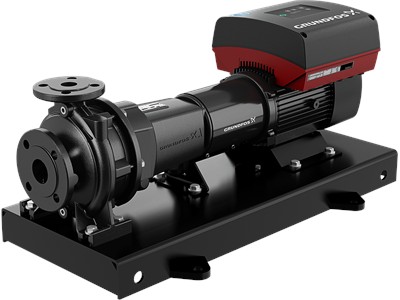

MGE 모터 내장 · IE5 고효율 인버터 일체형 단단 볼류트 펌프
제품번호: 99097034 | EAN: 5712606690664

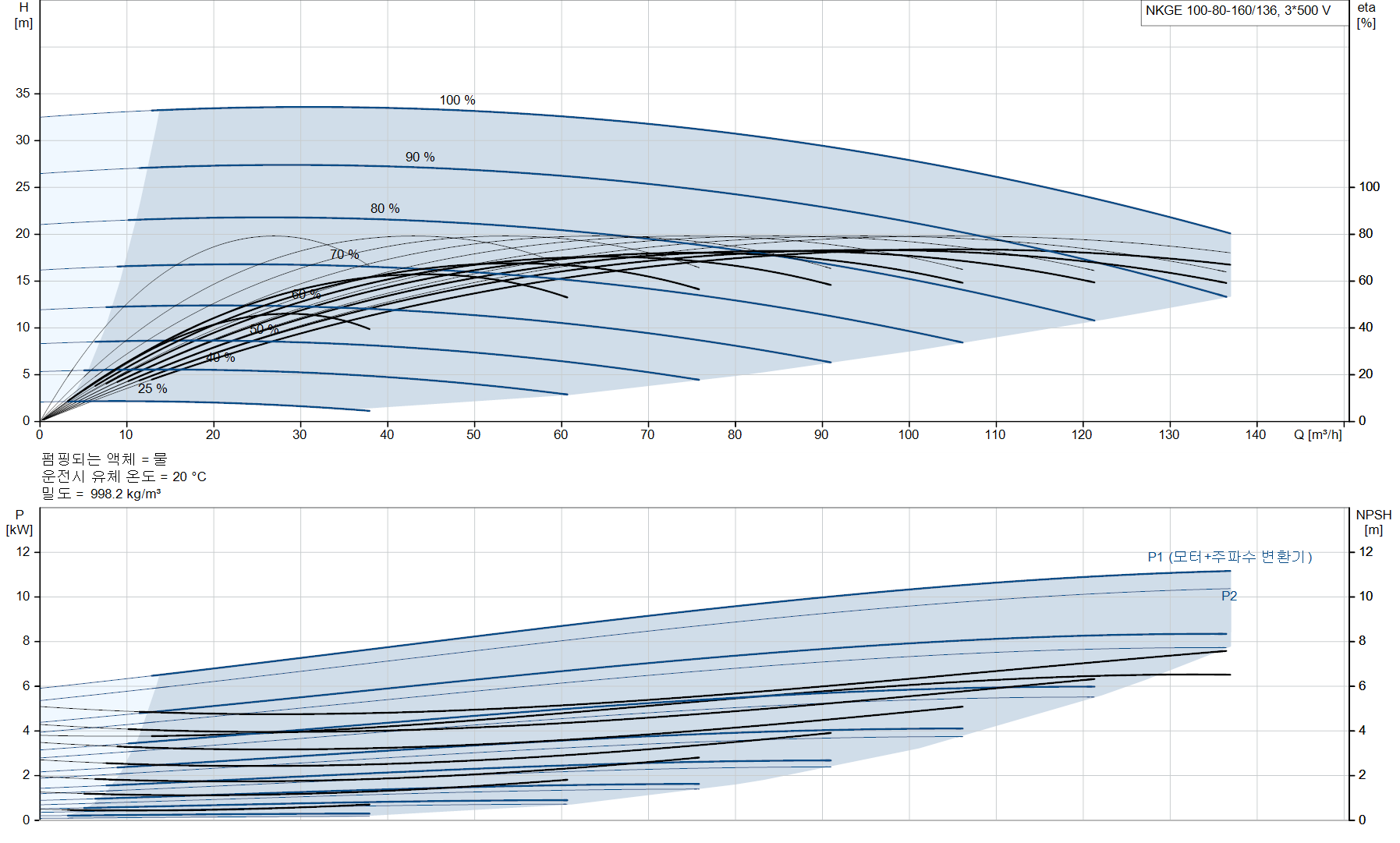

| 유량 / 양정 | |
| 정격 유량 | 113.3 m³/h |
| 정격 양정 | 25.92 m |
| 펌프 구성 | |
| 펌프 스피드 | 3,481 rpm |
| 임펠러 유형 | Standard |
| 실제 임펠러 직경 | 136 mm |
| 공칭 임펠러 지름 | 160 mm |
| 샤프트 씰 | BAQE (Single 메카니컬 씰) |
| 곡선 공차 | ISO9906:2012 3B |
| BPO 설계 | 지원 |
| 재질 | |
| 펌프 하우징 | 주철 (EN-GJL-250 / ASTM class 35) |
| 임펠러 | 주철 (EN-GJL-200 / ASTM class 30) |
| 샤프트 | 스테인리스강 (EN 1.4301 / AISI 304) |
| 웨어 링 | 황동 (CuZn34Mn3AI2Fe1-C) |
| 내부 코팅 | CED |
| 중량 | |
| 순 중량 | 237 kg |
| 총 중량 | 252 kg |
| 선적 부피 | 0.492 m³ |
| 설치 환경 | |
| 외기 온도 범위 | -20 ~ 50 °C |
| 유체 온도 범위 | 0 ~ 120 °C |
| 최대 운전 압력 | 16 bar |
| 연결 | |
| 파이프 연결 표준 | EN 1092-2 |
| 흡입구 | DIN / DN 100 |
| 토출구 | DIN / DN 80 |
| 연결 압력 등급 | PN 16 |
| 설치 | |
| 커플링 타입 | Flexible w/o spacer |
| 베이스 프레임 | EN/ISO (코드: 6 ST) |
| 그라우팅 | N |
| 제어 | |
| 주파수 변환기 | Built-in |
| 압력 센서 | N |
| 제어 패널 | HMI300 - Advanced |
| 기능 모듈 | FM310 - Advanced |
| 전기 사양 | |
| 모터 타입 | 160MH (MGE 영구자석 모터) |
| 정격 출력 (P2) | 11 kW |
| 메인 주파수 | 60 Hz |
| 정격 전압 | 3 × 380-500 V |
| 정격 전류 | 20.3-16.0 A |
| 역률 (Cos φ) | 0.93-0.90 |
| 정격 속도 | 360-4,000 rpm |
| IE 효율 등급 | IE5 |
| 최대 부하 시 모터 효율 | 93.1 % |
| 폴 개수 | 2 |
| 보호 / 절연 | |
| 외함 등급 (IEC 34-5) | IP55 |
| 절연 등급 (IEC 85) | F |
| 모터 보호 | ELEC |
| 베어링 절연 (N-엔드) | Steel bearing |
| 제품 식별 | |
| 제품번호 | 99097034 |
| EAN 번호 | 5712606690664 |
