IE5 인버터 내장 · AISI 316 전 스테인리스 · 50 bar 고양정 다단 원심 펌프
제품번호: 99070901 | EAN: 5712606180400

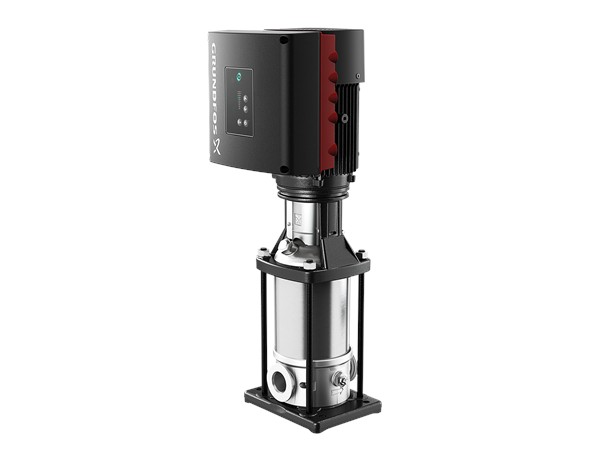

흡입 및 토출 포트가 같은 레벨에 위치한 수직 비자가프라이밍 다단 원심 펌프입니다. 챔버 스택이 위쪽으로 배치되어 샤프트 씰이 고압 토출 압력의 영향을 받지 않습니다. 접액부 전체가 고급 스테인리스 강(EN 1.4401)으로 제작되며, IE5 영구자석 모터에 인버터·PI 컨트롤러가 내장되어 자동 속도 제어를 통해 최적 성능을 실현합니다.

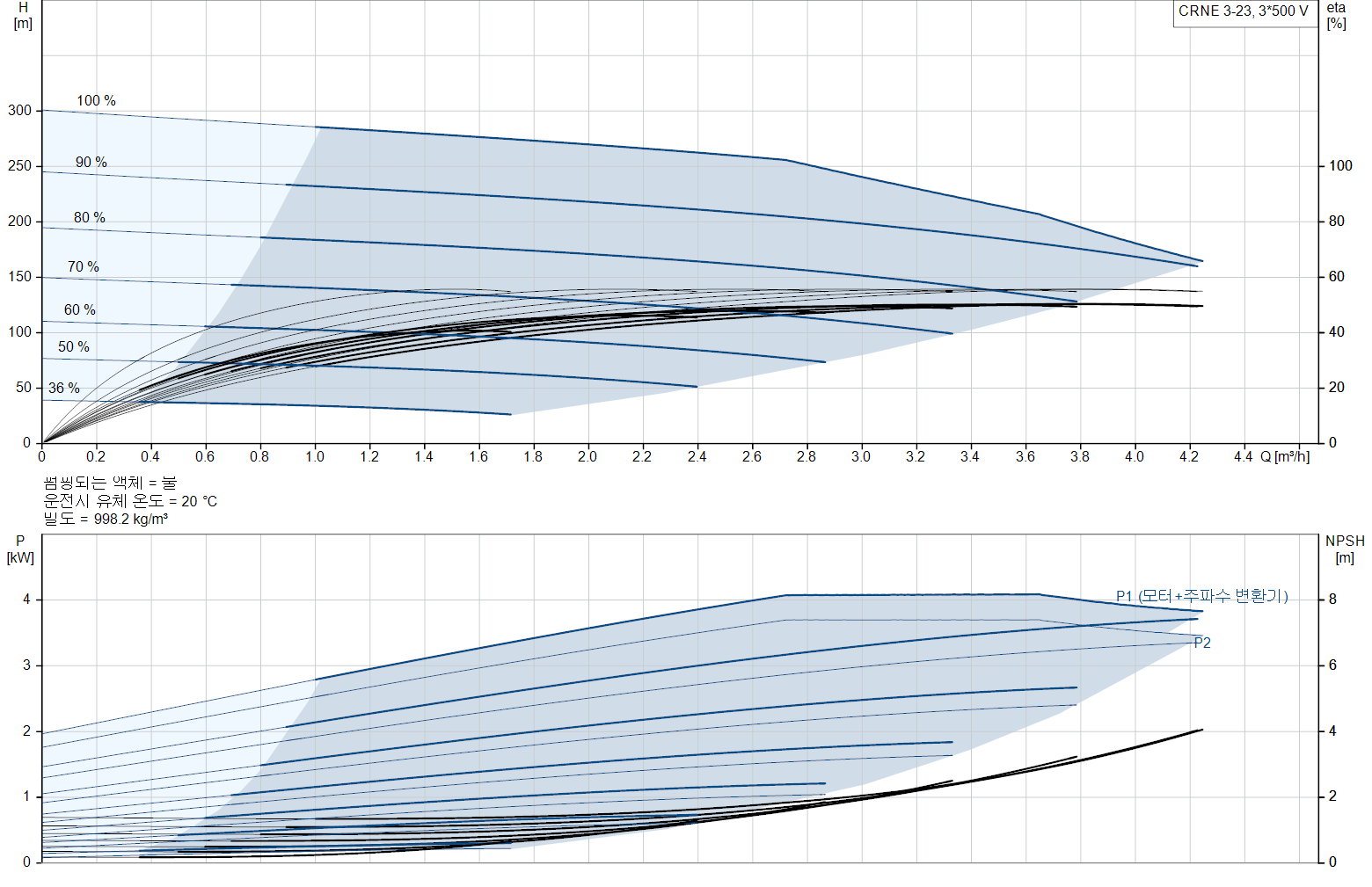

| 유량 / 양정 | |
| 펌프 스피드 | 4,100 rpm |
| 정격 유량 | 5 m³/h |
| 정격 양정 | 183.7 m |
| 최대 양정 | 294.1 m |
| 펌프 구성 | |
| 단(Stage) 수 | 23단 |
| 인버터 | 내장 (Built-in) |
| 제어 패널 | HMI300 - Advanced |
| 기능 모듈 | FM310 - Advanced |
| 샤프트 씰 | HQQE |
| 재질 | |
| 펌프 하우징 | 스테인리스 강 DIN 1.4301 / ASTM A351 CF8M |
| 임펠러 | 스테인리스 강 DIN 1.4401 / AISI 316 |
| 재질 코드 | T (AISI 316) |
| 고무 부품 | EPDM |
| 중량 | |
| 순 중량 | 50.4 kg |
| 총 중량 | 55.4 kg |
| 설치 환경 | |
| 최대 주위 온도 | 50 °C |
| 유체 온도 범위 | -20 ~ 120 °C |
| 이송 유체 | 물 |
| 압력 / 연결 | |
| 최대 운전 압력 | 50 bar |
| 지정 온도 최대 압력 | 50 bar / 120°C · -20°C |

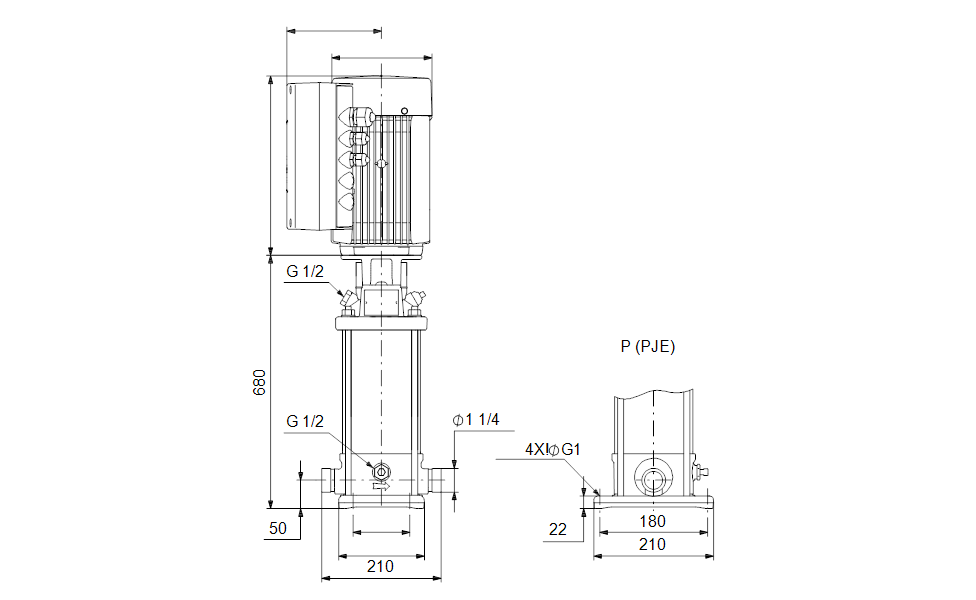

| 연결 타입 | PJE (Victaulic®) |
| 연결 사이즈 | 1 1/4 inch |
| 모터 플랜지 크기 | FT130 |
| 승인 | |
| 승인 | CE, UKCA, SEPRO, RCM |
| 곡선 공차 | ISO 9906:2012 3B |
| 전기 사양 | |
| 모터 표준 | NEMA |
| 모터 타입 | 112C (IE5 영구자석 비동기 모터) |
| 정격 출력 (P2) | 3.7 kW |
| 메인 주파수 | 60 Hz |
| 정격 전압 | 3 × 440-480 V |
| 과부하율 (Service factor) | 1.15 |
| 정격 전류 | 6.20 ~ 5.80 A |
| 역률 (cos φ) | 0.90 ~ 0.88 |
| 정격 속도 | 480 ~ 5,900 rpm |
| IE 효율 등급 | IE5 |
| 외함 등급 | IP55 |
| 절연 등급 | F |
| 모터 보호 | ELEC 내장 |
| 제품 번호 | |
| 제품번호 | 99070901 |
| EAN 번호 | 5712606180400 |
| 모터 번호 | 93095725 |
| 펌프 설정 파일 번호 | 93134003 |
CRNE-HS는 고압·고양정이 요구되면서 에너지 효율과 내식성이 함께 필요한 현장에 최적입니다.
