고내식성 스테인리스 접액부 · 50 bar 고양정 · ACS 식수 승인 정속 다단 원심 펌프
제품번호: 98283716 | EAN: 5711492427705

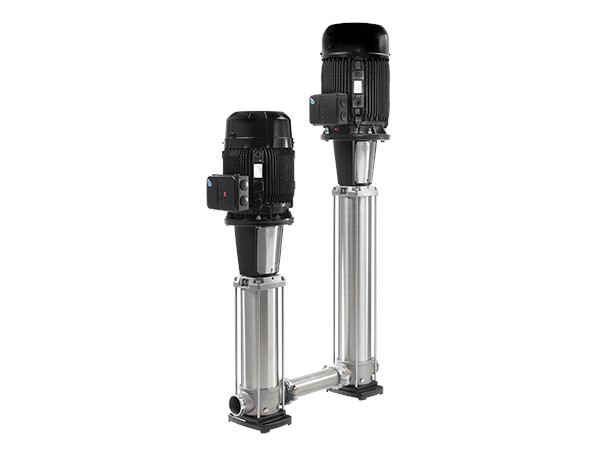

흡입 및 토출 포트가 같은 레벨에 위치한 수직 비자가프라이밍 고압 다단 원심 펌프입니다. 챔버 스택이 위쪽으로 배치되어 샤프트 씰이 고압 토출 압력의 영향을 받지 않으며, 펌프 하우징은 스테인리스 강(EN 1.4301), 임펠러는 AISI 316(EN 1.4401)으로 제작됩니다. DIN/ANSI/JIS 복합 플랜지 연결로 국내외 다양한 배관 규격에 호환됩니다.

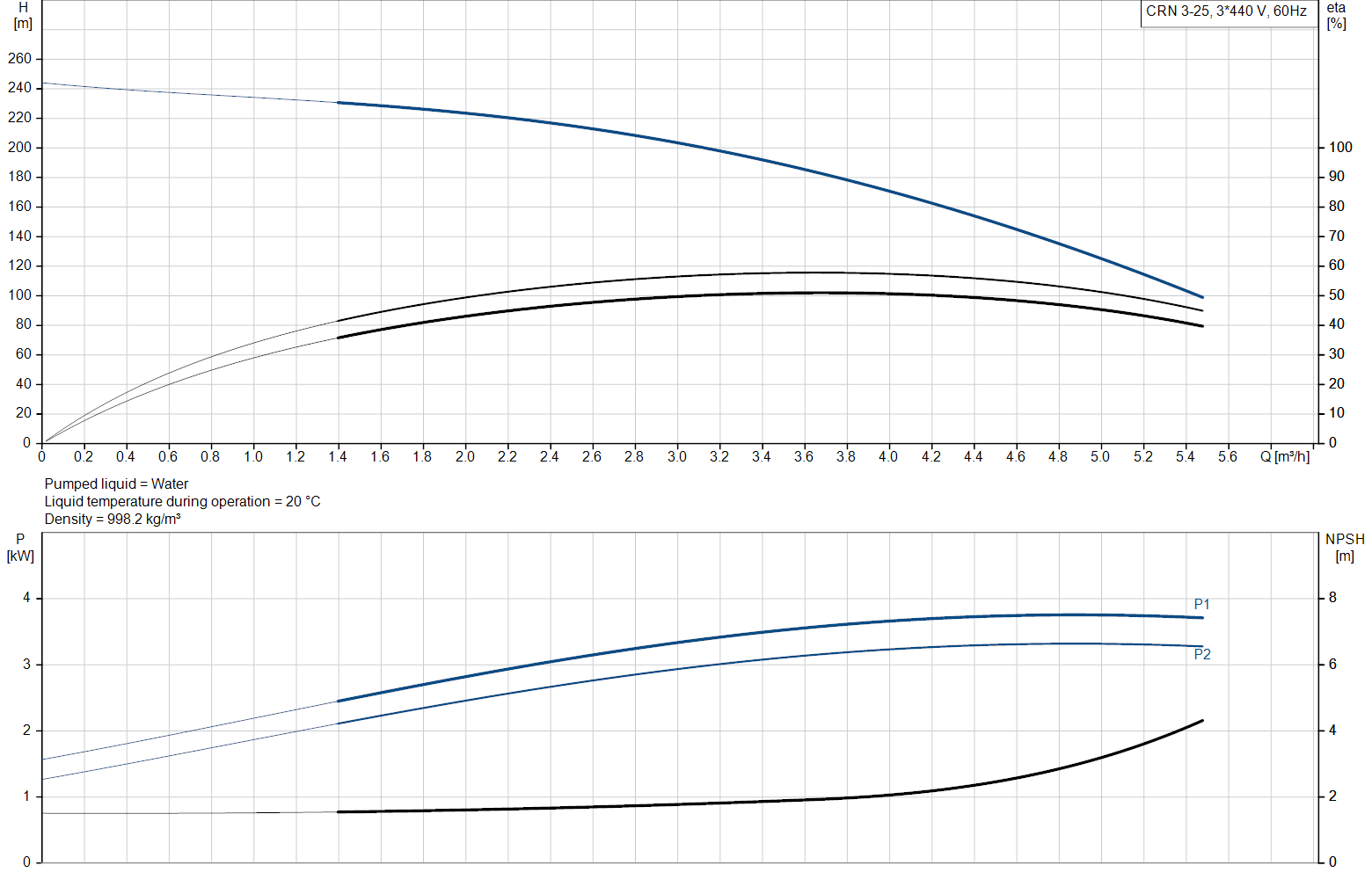

| 유량 / 양정 | |
| 펌프 스피드 | 3,520 rpm |
| 정격 유량 | 3.5 m³/h |
| 정격 양정 | 183.6 m |
| 펌프 구성 | |
| 단(Stage) 수 | 25단 |
| 인버터 | 없음 (정속 운전) |
| 샤프트 씰 | HQQE |
| 최소 효율 지수 (MEI) | ≥ 0.70 |
| 재질 | |
| 펌프 하우징 | 스테인리스 강 DIN 1.4301 / ASTM A351 CF8M |
| 임펠러 | 스테인리스 강 DIN 1.4401 / AISI 316 |
| 재질 코드 | T (AISI 316) |
| 고무 부품 | EPDM |
| 중량 | |
| 순 중량 | 60 kg |
| 총 중량 | 64 kg |
| 설치 환경 | |
| 최대 주위 온도 | 60 °C |
| 유체 온도 범위 | -20 ~ 120 °C |
| 이송 유체 | 물 |
| 압력 / 연결 | |
| 사용 압력 등급 | 50 bar |
| 지정 온도 최대 압력 | 50 bar / 120°C · -20°C |

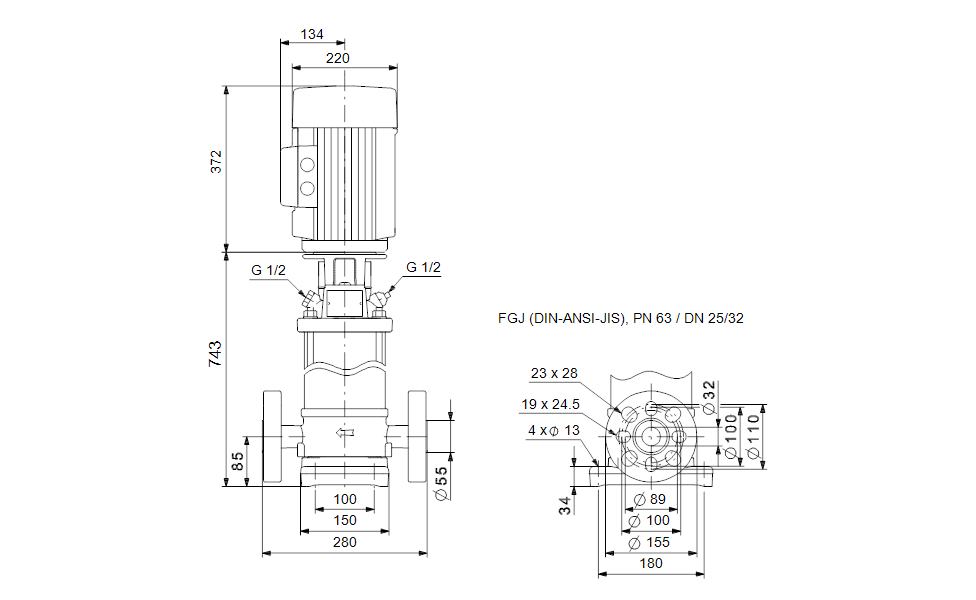

| 연결 타입 | DIN / ANSI / JIS 복합 플랜지 |
| 연결 사이즈 | DN 25/32 |
| 모터 플랜지 크기 | FT130 |
| 승인 | |
| 승인 | CE, EAC, UKCA, SEPRO, RCM |
| 식수 승인 | ACS |
| 곡선 공차 | ISO 9906:2012 3B |
| 전기 사양 | |
| 모터 표준 | IEC |
| 모터 타입 | 112MC |
| 정격 출력 (P2) | 4 kW |
| 메인 주파수 | 60 Hz |
| 정격 전압 | 3 × 380-480D V |
| 정격 전류 | 7.80 ~ 6.80 A |
| 기동 전류 | 1,000 ~ 1,470 % |
| 역률 (cos φ) | 0.91 ~ 0.82 |
| 정격 속도 | 3,510 ~ 3,540 rpm |
| IE 효율 등급 | NEMA Premium / IE3 (60Hz) |
| 최대 부하 효율 | 88.5 % |
| 3/4 부하 효율 | 88.5 ~ 87.3 % |
| 1/2 부하 효율 | 86.9 ~ 84.7 % |
| 폴 개수 | 2 |
| 외함 등급 | IP55 (방진 및 분사수 보호) |
| 절연 등급 | F |
| 모터 보호 | PTC 내장 |
| 제품 번호 | |
| 제품번호 | 98283716 |
| EAN 번호 | 5711492427705 |
| 모터 번호 | 85905158 |
CRN-SF는 고압·고양정이 요구되며 식수 승인과 다국적 배관 호환성이 필요한 현장에 최적입니다.
30년 경력의 그런포스 공식 대리점 효일종합상사가 최적의 모델을 제안해드립니다.
