AISI 316 고급 스테인리스 FlexiClamp 수직 다단 원심 펌프
제품번호: 96503894 | EAN: 5700396279299

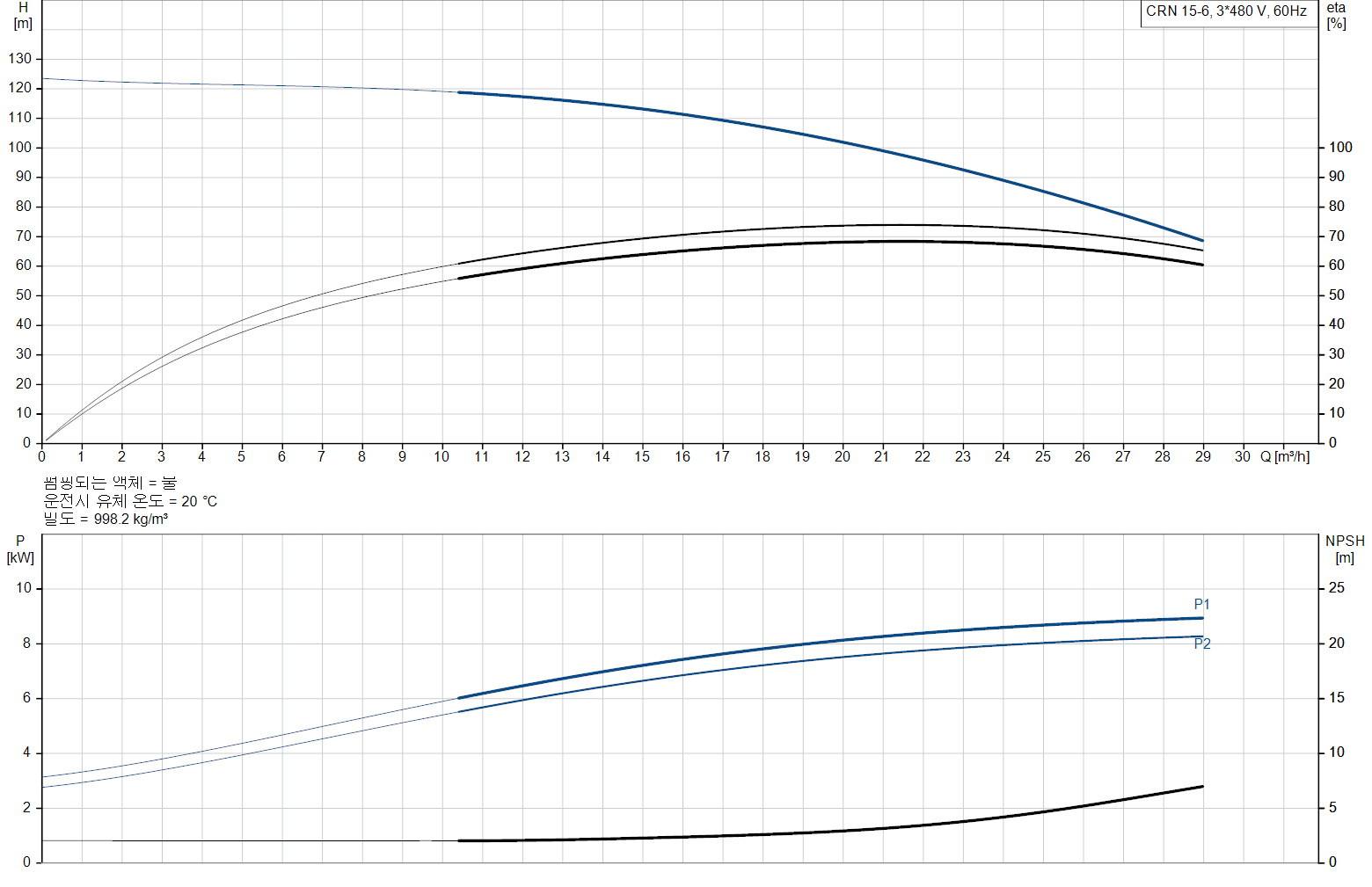

| 유량 / 양정 | |
| 정격 유량 | 20.5 m³/h |
| 정격 양정 | 98.5 m |
| 최대 양정 | 123 m |
| 펌프 구성 | |
| 펌프 스피드 | 3,529 rpm |
| 단(Stage) 수 | 6단 |
| 펌프 방향 | 수직 (Vertical) |
| 샤프트 씰 | HQQE (Single) |
| 인버터 | 없음 (정속 운전) |
| 최소 효율 지수 (MEI) | ≥ 0.70 |
| 재질 | |
| 베이스 | Stainless steel EN 1.4408 / AISI 316 |
| 임펠러 | Stainless steel EN 1.4401 / AISI 316 |
| 베어링 | SIC |
| 고무 부품 | EPDM |
| 중량 | |
| 순 중량 | 137 kg |
| 총 중량 | 165 kg |
| 선적 부피 | 0.488 m³ |
| 설치 환경 | |
| 최대 주위 온도 | 60 °C |
| 유체 온도 범위 | -20 ~ 120 °C |
| 이송 유체 | 물 |
| 밀도 | 998.2 kg/m³ |
| 압력 / 연결 | |
| 최대 운전 압력 | 25 bar |
| 지정 온도 최대 압력 | 25 bar / 120°C · -20°C |
| 연결 압력 등급 | PN 25 |
| 연결 타입 | FlexiClamp (CA) |
| 흡입구 연결 | DN 50 (2 inch) |
| 토출구 연결 | DN 50 (2 inch) |
| 모터 플랜지 크기 | FF300 |
| 터미널 박스 위치 | 6시 방향 |
| 승인 | |
| 승인 | CE, EAC, UKCA, SEPRO |
| 식수 승인 | WRAS, ACS |
| 곡선 공차 | ISO 9906:2012 3B |
| 전기 사양 | |
| 모터 표준 | IEC |
| 모터 타입 | 160MB |
| 정격 출력 (P2) | 11 kW |
| 메인 주파수 | 60 Hz |
| 정격 전압 | 3 × 230-277D / 400-480Y V |
| 정격 전류 | 34.8-30.0 / 20.1-17.2 A |
| 기동 전류 | 640 ~ 890 % |
| 역률 (cos φ) | 0.88 ~ 0.83 |
| 정격 속도 | 3,530 ~ 3,550 rpm |
| IE 효율 등급 | NEMA Premium / IE3 (60Hz) |
| 최대 부하 효율 | 91.0 % |
| 3/4 부하 효율 | 91.2 ~ 91.4 % |
| 1/2 부하 효율 | 91.0 ~ 90.3 % |
| 폴 개수 | 2 |
| 외함 등급 | IP55 Dust/Jetting |
| 절연 등급 | F |
| 모터 보호 | PTC 내장 |
| 제품 번호 | |
| 제품번호 | 96503894 |
| EAN 번호 | 5700396279299 |
| 모터 번호 | 85U07524 |
★ 표시가 현재 페이지 모델입니다. 현장 조건에 맞는 최적 시리즈를 선택하세요.
| 항목 | CRI | ★ CRN |
|---|---|---|
| 운전 방식 | 정속 | 정속 |
| 인버터 | 없음 | 없음 |
| 베이스 재질 | AISI 316 (EN 1.4408) | AISI 316 (EN 1.4408) |
| 임펠러 재질 | AISI 304 (EN 1.4301) | AISI 316 (EN 1.4401) |
| 내식성 | 높음 | 최고 (임펠러까지 316) |
| 배관 연결 | DIN / ANSI / JIS | FlexiClamp |
| 설치 편의성 | 표준 플랜지 | 빠른 클램프 연결 |
| 식수 승인 | WRAS · ACS | WRAS · ACS |
| 추천 현장 | 내식성 필요 산업 설비 | 고부식·해수·화학 환경 |
