IE5 인버터 내장 AISI 316 고급 스테인리스 수직 다단 원심 펌프
제품번호: 93156048 | EAN: 5715468609652

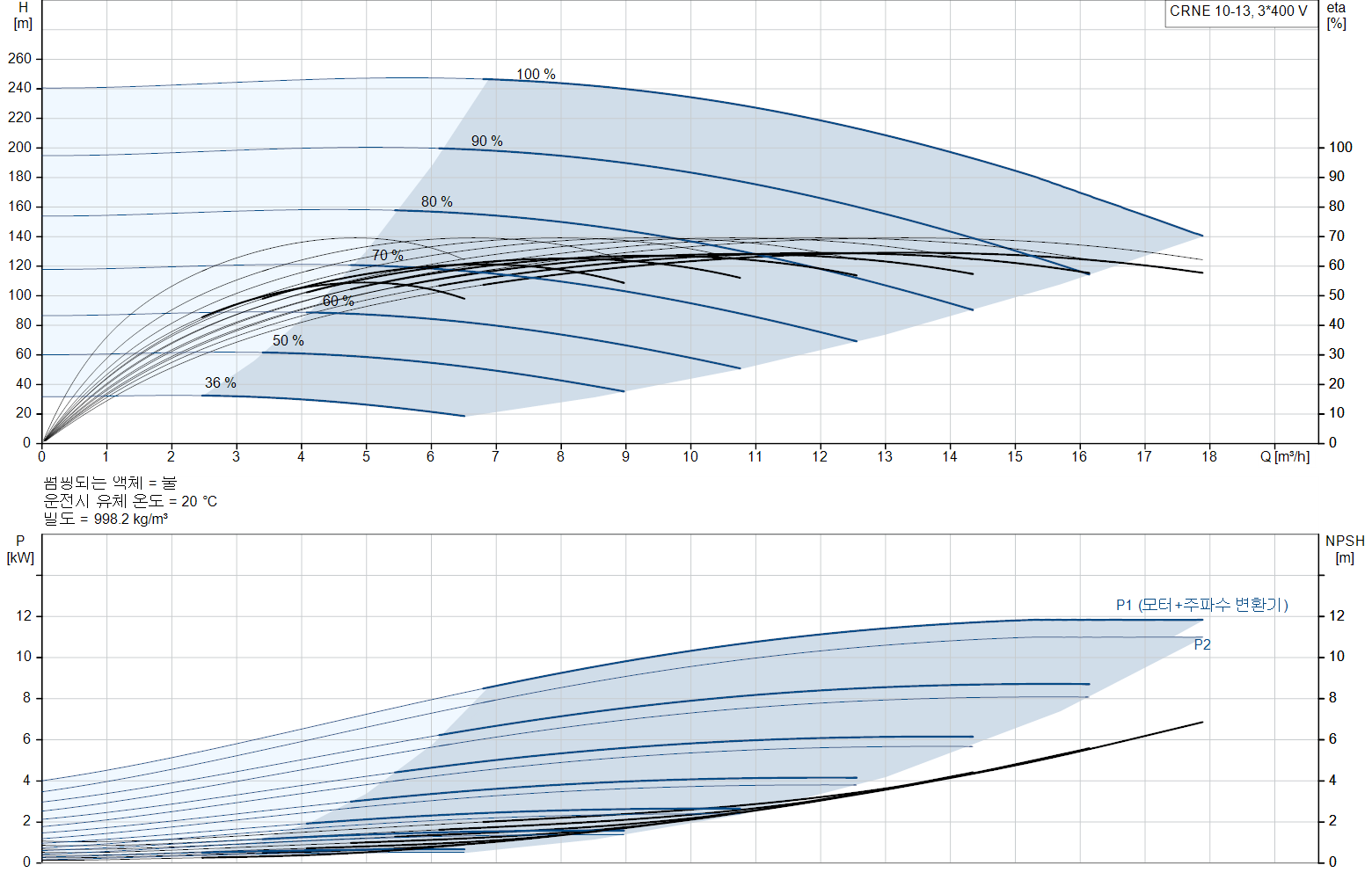

| 유량 / 양정 | |
| 정격 유량 | 14.08 m³/h |
| 정격 양정 | 195.6 m |
| 최대 양정 | 240.6 m |
| 펌프 구성 | |
| 펌프 스피드 | 3,995 rpm |
| 단(Stage) 수 | 13단 |
| 펌프 방향 | 수직 (Vertical) |
| 샤프트 씰 | HQQE (Single) |
| 인버터 | 내장 (Built-in) |
| 제어 패널 | Standard |
| 기능 모듈 | FM310 - Advanced |
| 최소 효율 지수 (MEI) | ≥ 0.70 |
| 재질 | |
| 베이스 | Stainless steel EN 1.4408 / AISI 316 |
| 임펠러 | Stainless steel EN 1.4401 / AISI 316 |
| 베어링 | SIC |
| 고무 부품 | EPDM |
| 중량 | |
| 순 중량 | 110 kg |
| 총 중량 | 142 kg |
| 선적 부피 | 0.619 m³ |
| 설치 환경 | |
| 최대 주위 온도 | 50 °C |
| 유체 온도 범위 | -20 ~ 120 °C |
| 이송 유체 | 물 |
| 밀도 | 998.2 kg/m³ |
| 압력 / 연결 | |
| 최대 운전 압력 | 25 bar |
| 지정 온도 최대 압력 | 25 bar / 120°C · -20°C |
| 연결 압력 등급 | PN 25 |
| 연결 타입 | FlexiClamp (CA) |
| 흡입구 연결 | DN 50 (2 inch) |
| 토출구 연결 | DN 50 (2 inch) |
| 모터 플랜지 크기 | FF300 |
| 터미널 박스 위치 | 6시 방향 |
| 승인 | |
| 승인 | CE, UKCA, SEPRO, RCM |
| 식수 승인 | WRAS, ACS |
| 곡선 공차 | ISO 9906:2012 3B |
| 전기 사양 | |
| 모터 표준 | IEC |
| 모터 타입 | 160MH (IE5 영구자석 비동기 모터) |
| 정격 출력 (P2) | 11 kW |
| 메인 주파수 | 50 Hz |
| 정격 전압 | 3 × 380-500 V |
| 정격 전류 | 20.3 ~ 16.0 A |
| 역률 (cos φ) | 0.93 ~ 0.90 |
| 정격 속도 | 360 ~ 4,000 rpm |
| IE 효율 등급 | IE5 |
| 최대 부하 효율 | 93.1 % |
| 외함 등급 | IP55 |
| 절연 등급 | F |
| 모터 보호 | ELEC 내장 |
| 통신 / 입출력 | |
| GENIbus | 지원 |
| Modbus RTU | 내장 |
| 블루투스 | Grundfos GO 앱 연동 |
| 이더넷 | Grundfos GO Link · Cloud |
| STO | SIL3 Safe Torque Off |
| 제품 번호 | |
| 제품번호 | 93156048 |
| EAN 번호 | 5715468609652 |
| 모터 번호 | 92984049 |
| 설정 파일 번호 | 93170780 |
★ 표시가 현재 페이지 모델입니다. 현장 조건에 맞는 최적 시리즈를 선택하세요.
| 항목 | CRE | ★ CRIE |
|---|---|---|
| 운전 방식 | 가변속 | 가변속 |
| 인버터 | IE5 내장 | IE5 내장 |
| 에너지 절감 | ◎ | ◎ |
| 베이스 재질 | 주철 EN-GJL-250 | AISI 316 (EN 1.4408) |
| 임펠러 재질 | AISI 304 | AISI 304 |
| 배관 연결 | DIN / JIS | FlexiClamp |
| 통신 기능 | GENIbus·Modbus·GO앱 | GENIbus·Modbus·GO앱 |
| 식수 승인 | WRAS · ACS | WRAS · ACS |
| 추천 현장 | 에너지 절감 일반 설비 | 에너지 절감 + 내식성 필요 |
