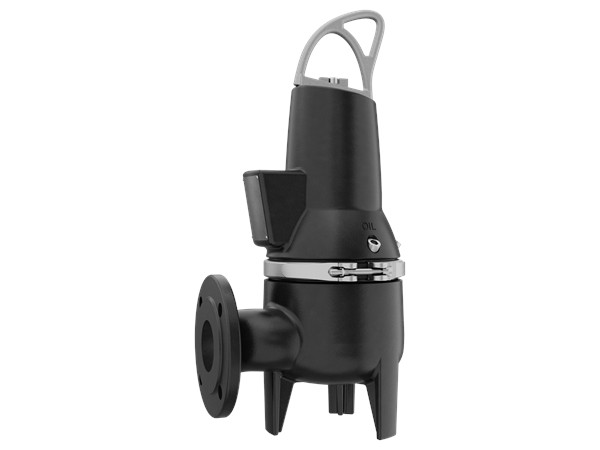

그런포스 SL Range 40 (0.9-1.5kW) 수중 하수 펌프

🔍

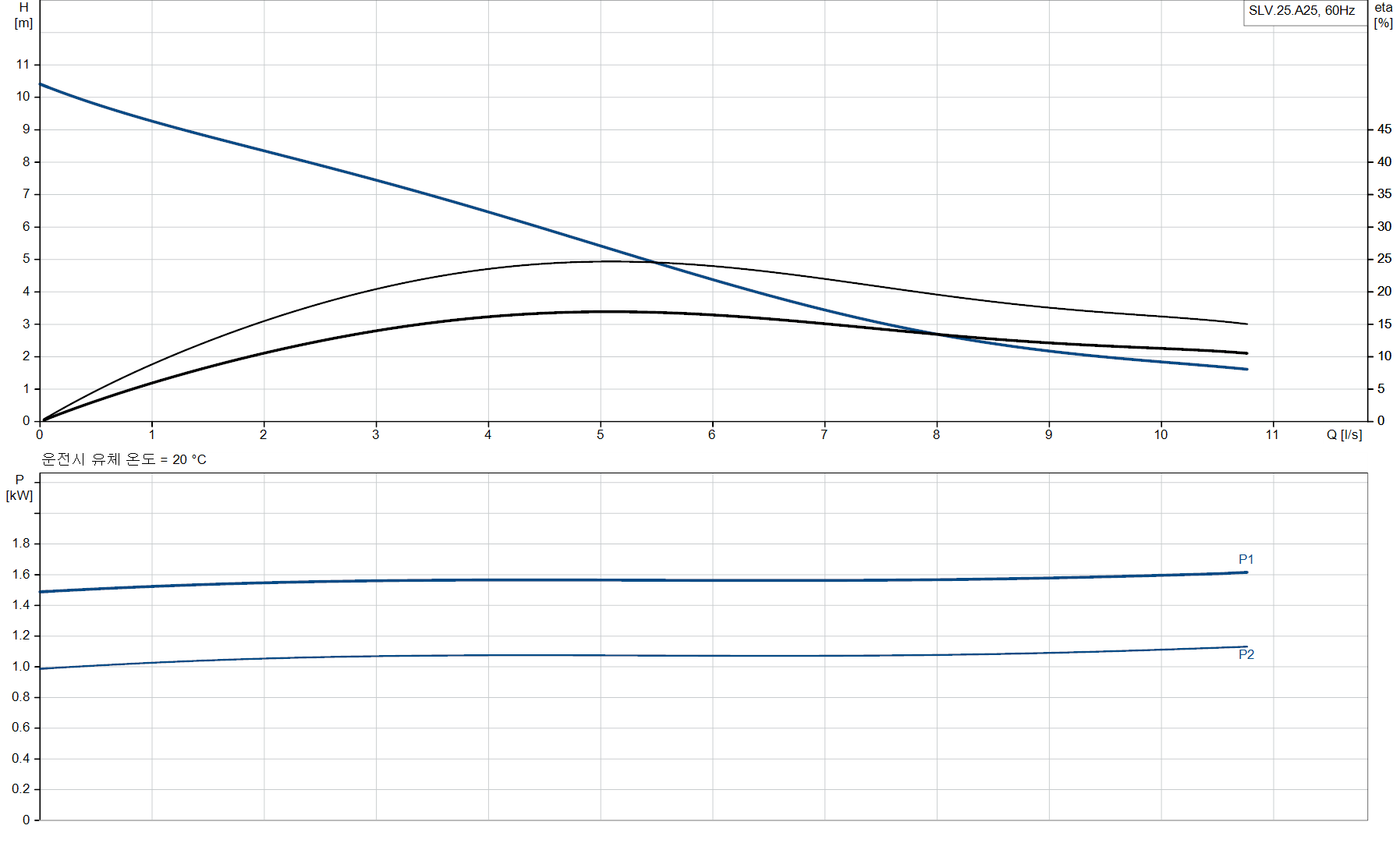

성능 곡선 그래프 🔍

🔍

유량 / 양정 (대표: SLV.25.A25)
정격 유량	5.04 l/s
최대 유량	10.8 l/s
정격 양정	5.3 m
최대 양정	10.4 m
펌프 구성
임펠러 유형	SuperVortex (Vortex)
최대 입자 크기	65 mm
주요 샤프트 씰	SiC/SiC
보조 샤프트 씰	Silicon Carbide/Carbon
쿨링 재킷	미장착
곡선 공차	ANSI/HI 11.6:2017 3B2
승인	CCSAUS
재질
펌프 하우징	주철 (EN-GJL-250)
임펠러	주철 (EN-GJL-200 / ASTM A48-30B)
모터 하우징	주철 (EN-GJL-200 / ASTM A48 35B)
중량
순 중량	46.2 kg
총 중량	51.7 kg

설치 환경
외기 온도 범위	0 ~ 40 °C
유체 온도 범위	0 ~ 40 °C
밀도	998.2 kg/m³
압력 / 연결
최대 운전 압력	6 bar
흡입구 연결 타입	ANSI
토출구 연결 타입	ANSI
토출구 연결 사이즈	2.5 inch
연결 압력 등급	PN 10
최대 설치 깊이	10 m
설치 방식	수중 (Submerged)
부속 / 센서
오토커플링	97626234
습도 센서	장착
오일 수분 감지센서	미장착

전기 사양
전원 입력 (P1)	1.8 kW
정격 출력 (P2)	1.5 kW
메인 주파수	60 Hz
정격 전압	1 × 208-230 V
전압 허용치	+6 %
정격 전류	10.5-10 A
3/4 부하 시 전류	7.5 A
1/2 부하 시 전류	5 A
기동 전류	55 A
무부하 전류	6.3 A
정격 구동자 속도	3,475 rpm
고정 로터 토크	11.6 Nm
관성 모멘트	0.0028 kg·m²
시간당 최대 기동수	30회
효율 / 역률
최대 부하 시 모터 효율	71 %
3/4 부하 시 모터 효율	70 %
1/2 부하 시 모터 효율	60 %
Cos φ (역률)	0.88
3/4 부하 역률	0.54
1/2 부하 역률	0.26
콘덴서
운전용 콘덴서	30 µF
가동용 콘덴서	150 µF
보호 / 절연
외함 등급 (IEC 34-5)	IP68
절연 등급 (IEC 85)	F
폴 개수	2
기동 방식	Direct-on-line (DOL)
방폭 표준	PTO
케이블
케이블 타입	SEOOW 600V
전원 케이블 길이	10 m
전원 플러그	플러그 없음 (Connecting cord w/o plug)
제품 식별
제품번호	93205001
EAN 번호	5715123591872

SL Range 40 모델 라인업

SL Range 40 시리즈는 SuperVortex(SLV)와 채널 임펠러(SL1) 2개 모델로 구성됩니다. 이송 유체의 특성에 따라 선택할 수 있습니다.

모델명	임펠러 타입	최대 입자 크기 (mm)	최대 유량 (l/s)
SLV.25.A25 ★	SuperVortex	65	10.8
SL1.20.A25	Single Channel	50	17.2

SLV — SuperVortex 선택 시

섬유질·이물질이 많은 폐수 환경. 65mm 입자 통과. 막힘 위험이 높은 현장에 적합.

SL1 — 채널 임펠러 선택 시

50mm 입자, 최대 유량 17.2 l/s. 높은 유량이 필요한 현장. 상대적으로 효율이 높음.

제품 특징 및 장점

🌀

SuperVortex 임펠러 · 65mm 고형물 통과

와류 방식으로 장섬유와 최대 65mm 고형물이 통과하는 경로를 확보. 건물 함유량 최고 5%의 폐수 이송에 적합하여 막힘 위험이 높은 소형 하수 환경에 최적합니다.

🔩

스테인리스 클램프 · 공구 불필요

고유한 스테인리스 스틸 클램프 조립 시스템으로 펌프와 모터 유닛을 특수 공구 없이 신속하게 분해·정비·검사할 수 있습니다.

🔌

단상 208-230V · 콘덴서 내장

단상(1×208-230V) 전원으로 소형 설비·가정용 전력 환경에 바로 연결 가능. 운전용(30 µF)·가동용(150 µF) 콘덴서 내장으로 별도 기동 장치가 불필요합니다.

🛡️

IP68 · 최대 10m 수중 설치

IP68 완전 방수 등급으로 최대 수심 10m까지 설치 가능. 습도 센서 내장으로 모터 내부 수분 침투를 즉시 감지하여 모터를 보호합니다.

⚙️

오토커플링 지원 · 임시·영구 설치

오토커플링(97626234) 지원으로 수중 영구 설치가 간편. 컴팩트한 소형 설계로 협소한 공간에서도 임시 및 영구 설치가 가능합니다.

✅

CCSAUS 인증 · 이중 샤프트 씰

CCSAUS 인증 취득. SiC/SiC 주 샤프트 씰과 Silicon Carbide/Carbon 보조 씰의 이중 보호 구조로 부식성·연마성 폐수 환경에서도 장기 내구성을 발휘합니다.

도면 자료

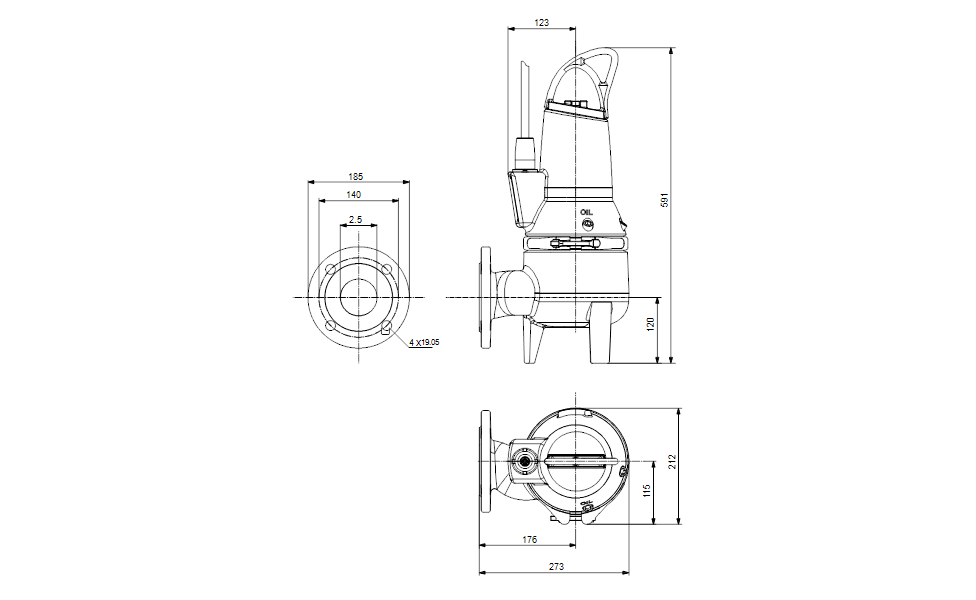

제품 도면

🔍

인증 및 승인

✅ CCSAUS 인증

🛡️ IP68 완전 방수

🔌 절연 등급 F (155°C)

💧 습도 센서 내장

📐 ANSI/HI 11.6:2017 3B2

적용 분야

SL Range 40은 소형·경량 설계로 다양한 폐수 이송 환경에 적용됩니다.

🏢 상업용 폐수 🔄 오폐수 이송 🏭 산업용 폐수 처리 🌊 홍수 조절 🚰 오폐수 처리 🏠 소형 설비 배수
