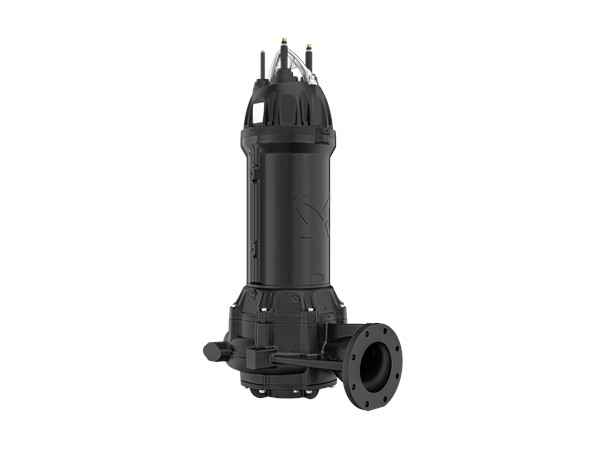

그런포스 SE/SL Range 56 (18-63kW) 수중 폐수 펌프

🔍

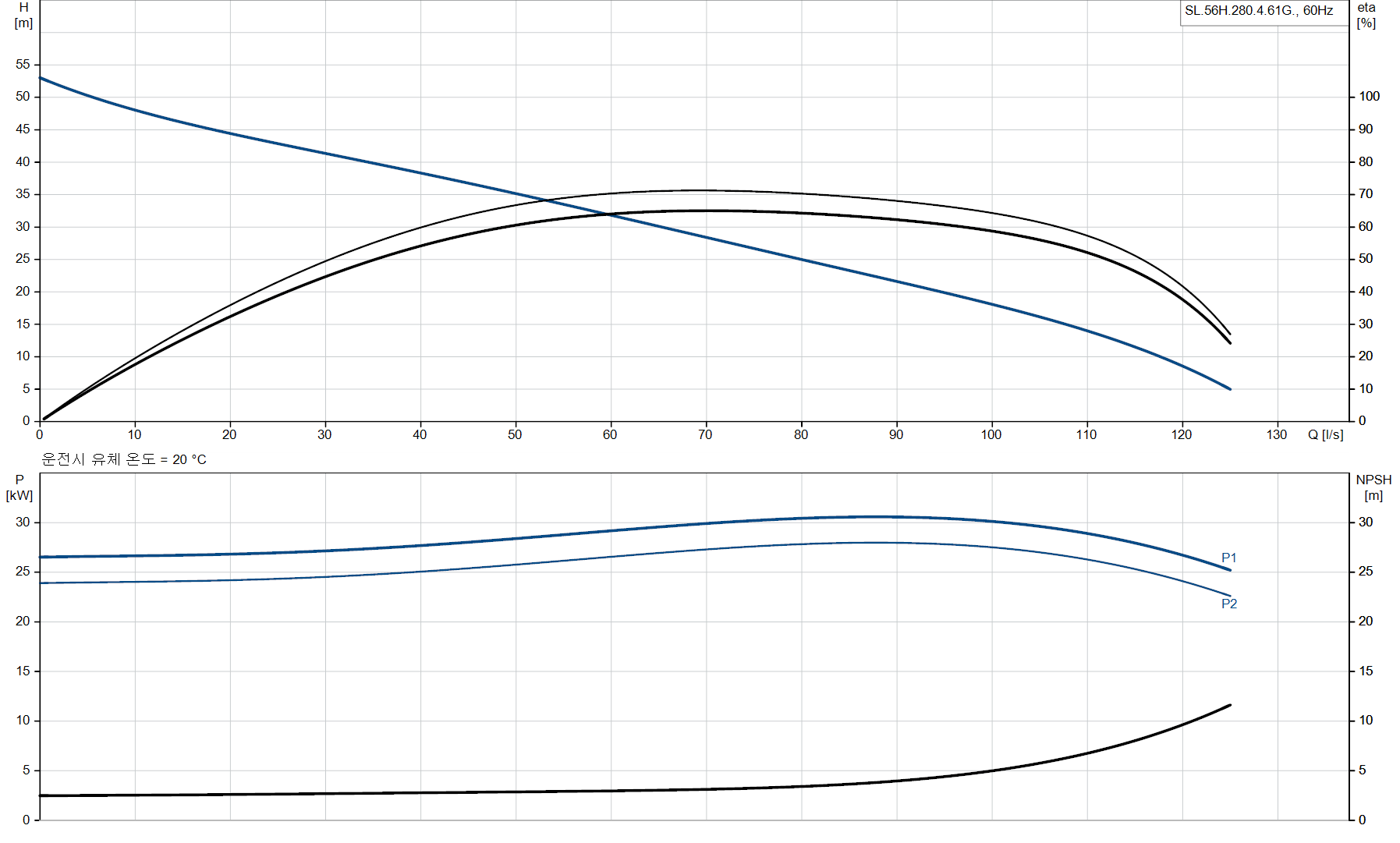

성능 곡선 그래프 🔍

🔍

유량 / 양정
정격 유량	72.5 l/s
최대 유량	128 l/s
정격 양정	30.61 m
펌프 구성
임펠러 유형	Open S-tube®
실제 임펠러 직경	325 mm
리프팅 높이 등급	H (고양정)
쿨링 재킷	미장착
곡선 공차	ISO9906:2012 3B
승인	CE, EAC, RCM, UKCA, MOROCCO
재질
펌프 하우징	주철 (EN-GJL-250)
임펠러	주철 (EN-GJL-250 / ASTM A48-35B)
모터 하우징	주철 (EN-JL-1040 / ASTM A48 Class 40B)
샤프트 씰	SiC/SiC
보조 샤프트 씰	Silicon Carbide/Carbon
중량
순 중량	712 kg
총 중량	811 kg
선적 부피	2.04 m³

설치 환경
외기 온도 범위	0 ~ 40 °C
유체 온도 범위	0 ~ 40 °C
밀도	998.2 kg/m³
압력 / 연결
최대 운전 압력	10 bar
토출구 연결 타입	DIN
플랜지 표준	DIN
흡입구 연결 사이즈	DN 200
토출구 연결 사이즈	DN 150
토출부 압력 등급	PN 10
최대 설치 깊이	30 m
설치 방식	수중 (Submerged)
부속
오토커플링	97695489
모터 표준	IEC
프레임 사이즈	56

전기 사양
전원 입력 (P1)	30.5 kW
정격 출력 (P2)	28 kW
정격 전압	3×380-480 V (D) / 3×660-690 V (Y)
전압 허용 오차	±5 %
정격 전류	56.5-54 A
기동 전류	1,275 %
정격 속도	1,790 rpm
시간당 최대 기동수	30회
효율 / 역률
효율성 (최대 부하)	91.5 %
3/4 부하 시 효율	90.6~87.7 %
1/2 부하 시 효율	88.5~87.7 %
Cos φ (출력 계수)	0.83~0.68
보호 / 절연
외함 등급 (IEC 34-5)	IP68
절연 등급 (IEC 85)	H
폴 개수	4
기동 방식	Star-delta (YD)
방폭 표준	PTO
케이블
케이블 타입	H07RN-F
전력 케이블 수	2
전원 케이블 길이	10 m
케이블 규격	2×4G16MM2
케이블 저항	1.210 mΩ/m
제품 식별
제품번호	92955469
EAN 번호	5715122120257

SE/SL Range 56 모델 라인업

Range 56 시리즈는 Low head(56L)와 High head(56H) 두 그룹, 총 8개 모델로 구성됩니다. 출력 범위 21.5~32 kW, 공공·상업·산업용 대형 폐수 이송에 최적화되어 있습니다.

모델명	rpm	극수	최대 운전 압력 (bar)	P2 (kW)	비고
56L — Low head 저양정
SL.56L.215.6.60G.	1,190	6	5	21.5	표준
56H — High head 고양정
SL.56H.280.4.61G. ★	1,790	4	10	28	대표 모델
SL.56H.280.4.60L.	1,790	4	10	28	표준
SL.56H.320.4.EX.60G.	1,790	4	—	24	방폭
SL.56H.380.4.EX.60G.	1,790	4	—	28	방폭
SL.56H.380.4.EX.60L.	1,790	4	—	28	방폭
SL.56H.430.4.EX.60G.	1,790	4	—	32	방폭
SE.56H.380.4.EX.60L.	1,790	4	—	28	건식·방폭

제품 특징 및 장점

🏛️

공공·상업·산업 전용 대형 펌프

지자체 네트워크 펌프 스테이션, 하수 처리 플랜트 유입부·1차·2차 침전조, 우수 펌프 스테이션, 공공·상업·산업 건물 등 폭넓은 대형 폐수 이송 환경에 최적화되어 있습니다.

🔄

Open S-tube® 임펠러 · 대유량 이송

Open S-tube® 임펠러(직경 325mm)로 하수·폐수·공정수·냉각수·배수·지표수 등 다양한 유체를 효율적으로 이송. 최대 유량 128 l/s의 대용량 처리가 가능합니다.

🔧

카트리지 샤프트 씰 · 불릿형 케이블 인입

카트리지 설계의 이중 기계 샤프트 씰로 특수 공구 없이 현장 교체 가능. 불릿형 케이블 인입구(Bullet type cable entry)로 고무 부싱 교체 없이 케이블 분해·재설치가 가능합니다.

🏗️

오토커플링 · 최대 30m 수중 영구 설치

오토커플링(97695489) 지원으로 수중 영구 설치가 간편. 최대 수심 30m까지 설치 가능하며, 리프팅 브래킷으로 현장 이송·설치 작업이 용이합니다.

⚡

고효율 모터 · Star-delta 기동

최대 효율 91.5%의 고효율 IEC 표준 모터 탑재. Star-delta(YD) 기동 방식으로 기동 전류를 최소화하여 전력 인프라 부담을 줄이면서 안정적인 기동이 가능합니다.

🛡️

IP68 · 다중 국제 인증

IP68 완전 방수, 절연 등급 H(180°C). CE·EAC·RCM·UKCA·MOROCCO 다중 인증 취득으로 국내외 다양한 현장 요구사항을 충족합니다. RoHS·WEEE 환경 규제도 준수합니다.

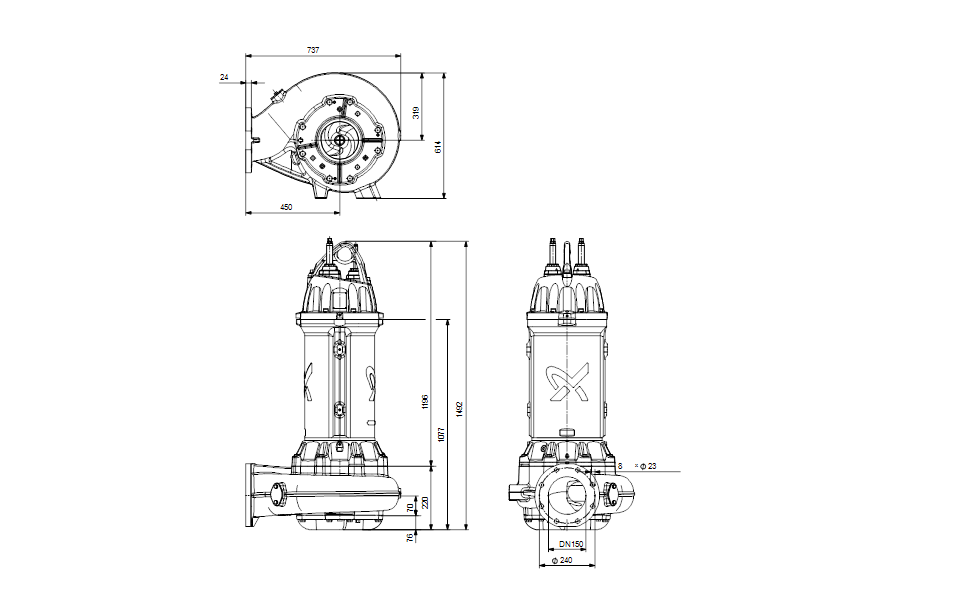

도면 자료

제품 도면

🔍

인증 및 승인

✅ CE 인증

✅ EAC 인증

✅ RCM 인증

✅ UKCA 인증

🛡️ IP68 완전 방수

🔌 절연 등급 H (180°C)

📐 ISO9906:2012 3B

♻️ RoHS · WEEE 준수

적용 분야

SE/SL Range 56은 대용량 폐수 이송이 필요한 공공·상업·산업 시설 전반에 적용됩니다.

🏛️ 지자체 펌프 스테이션 🚰 하수 처리 플랜트 🌧️ 우수 펌프 스테이션 🏢 상업용 폐수 🏭 산업용 폐수 처리 🔄 오폐수 이송 🌊 홍수 조절 💧 배수·지표수
