S-tube® · SuperVortex 임펠러 수중 폐수 펌프 · 대표 모델: SL2.110.250.220.4.52L.EX.61G.A
제품번호: 99778099 | EAN: 5713834140631

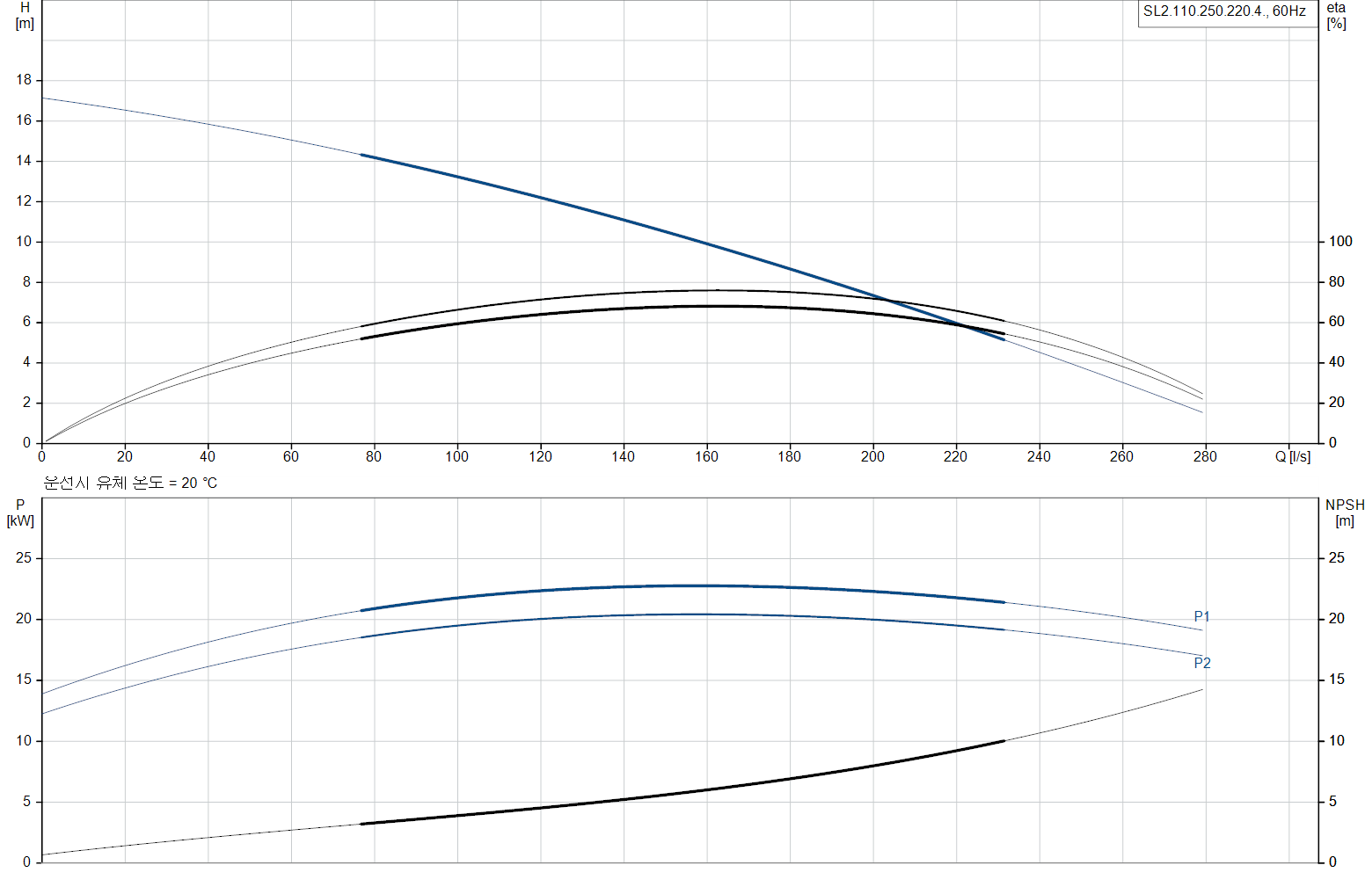

| 유량 / 양정 | |
| 최대 유량 | 226 l/s |
| 최대 양정 | 14 m |
| 펌프 구성 | |
| 임펠러 유형 | Dual S-tube® |
| 최대 입자 크기 | 110 mm |
| 리프팅 높이 등급 | L |
| 쿨링 재킷 | 미장착 |
| 곡선 공차 | ISO9906:2012 3B |
| 재질 | |
| 펌프 하우징 | 주철 (EN-GJL-250 / ASTM A48-35B) |
| 임펠러 | 주철 (EN-GJL-250 / ASTM A48-35B) |
| 모터 하우징 | 주철 (EN-GJL-250 / ASTM A48 35B) |
| 샤프트 씰 | SIC |
| 보조 샤프트 씰 | SIC/CARBON |
| 중량 | |
| 순 중량 | 408 kg |
| 선적 부피 | 1.04 m³ |
| 설치 환경 | |
| 외기 온도 범위 | -20 ~ 40 °C |
| 유체 온도 범위 | 10 ~ 40 °C |
| 밀도 | 998.2 kg/m³ |
| 연결 / 압력 | |
| 플랜지 표준 | DIN |
| 흡입구 연결 사이즈 | DN 250 |
| 토출구 연결 사이즈 | DN 250 |
| 압력 등급 | PN 10 |
| 최대 설치 깊이 | 20 m |
| 설치 방식 | 수중 (Submerged) |
| 부속 / 센서 | |
| 자동 커플링 | 92886585 |
| 프레임 범위 | 52 |
| 습도 센서 | 장착 |
| 전기 사양 | |
| 전원 입력 (P1) | 24.6 kW |
| 정격 출력 (P2) | 22 kW |
| 메인 주파수 | 60 Hz |
| 정격 전압 | 3 × 380-480 / 660-690 V |
| 전압 오차 | +10 / -10 % |
| 정격 전류 | 48-38 / 28-27 A |
| 최대 전류 소비량 | 40 A |
| 기동 전류 | 226 A |
| 무부하 전류 | 17.6 A |
| 정격 구동자 속도 | 1,779 rpm |
| 최대 부하 시 모터 효율 | 90 % |
| 3/4 부하 시 모터 효율 | 89 % |
| 1/2 부하 시 모터 효율 | 88 % |
| 시간당 최대 기동수 | 20회 |
| 폴 개수 | 4 |
| 기동 방식 | Y/D |
| 역률 | |
| Cos φ (1/1 부하) | 0.78 |
| Cos φ (3/4 부하) | 0.73 |
| Cos φ (1/2 부하) | 0.64 |
| 보호 / 절연 | |
| 외함 등급 (IEC 34-5) | IP68 |
| 절연 등급 (IEC 85) | H |
| 방폭 인증 | 예 (방폭형) |
| 내장 모터 보호 장치 | 클리손 (KLIXON) |
| 케이블 | |
| 케이블 타입 | S1BN8-F |
| 전원 케이블 길이 | 10 m |
| 케이블 규격 | 7G6 + 5×1.5ST |
| 케이블 저항 | 3.30 mΩ/m |
| 권선 저항 | 0.390 Ω |
| 제품 식별 | |
| 제품번호 | 99778099 |
| EAN 번호 | 5713834140631 |
SE/SL 9-30 kW 시리즈는 임펠러 타입에 따라 4개 그룹, 총 22개 모델로 구성됩니다. 75~110mm 고형물 통과 능력과 9~30 kW 출력 범위로 다양한 폐수 이송 조건에 대응합니다.
| 모델명 | 리프팅 등급 | 임펠러 타입 | 최대 입자 (mm) | 최대 유량 (l/s) | 극수 | P2 (kW) |
|---|---|---|---|---|---|---|
| Dual S-tube® — 최대유량·110mm 고형물 통과 | ||||||
| SL2.110.250.220.4. ★ | L | Dual S-tube | 110 | 226 | 4 | 22 |
| SL2.110.250.200.4. | L | Dual S-tube | 110 | 214 | 4 | 20 |
| SL2.45.A100.300.4. | L | Dual S-tube | 110 | 226 | 4 | 22 |
| S-tube® — 단일 S-tube, 80~110mm 고형물 통과 | ||||||
| SL1.110.200.245.4. | M | S-tube | 110 | 113 | 4 | 24.5 |
| SL1.105.200.110.4. | M | S-tube | 105 | 108 | 4 | 11 |
| SL1.80.100.170.2. | S | S-tube | 80 | 58.1 | 2 | 17 |
| SL1.80.100.110.4. | H | S-tube | 80 | 63.9 | 4 | 11 |
| SL1.35.A60.330.4. | H | S-tube | 85 | 72.2 | 4 | 24.5 |
| SL1.35.A40.330.4. | H | S-tube | 85 | 72.2 | 4 | 24.5 |
| SL1.30.A40.150.4. | H | S-tube | 80 | 63.9 | 4 | 11 |
| SE1.80.100.170.2. | S | S-tube | 80 | 58.1 | 2 | 17 |
| Open S-tube® — 대유량 오픈형 | ||||||
| SL.A40.300.2. | S | Open S-tube | — | 81.9 | 2 | 22 |
| SL.150.245.4. | H | Open S-tube | — | 144 | 4 | 24.5 |
| SL.100.290.2. | S | Open S-tube | — | 88.9 | 2 | 29 |
| SL.100.180.4. | H | Open S-tube | — | 111 | 4 | 18 |
| SE.150.130.4. | H | Open S-tube | — | 93.9 | 4 | 13 |
| SE.100.110.4. | H | Open S-tube | — | 86.1 | 4 | 11 |
| SE.100.90.4. | H | Open S-tube | — | 83.1 | 4 | 9 |
| SuperVortex — 80mm 고형물, 와류형 임펠러 | ||||||
| SLV.80.80.170.2. | H | Super Vortex | 80 | 28.1 | 2 | 17 |
| SEV.80.80.185.2. | H | Super Vortex | 80 | 28.1 | 2 | 18.5 |
| SEV.80.80.170.2. | H | Super Vortex | 80 | 28.1 | 2 | 17 |
| SEV.30.A30.200.2. | H | Super Vortex | 80 | 28.1 | 2 | 15 |
SE/SL 9-30 kW 펌프는 고형물·섬유가 포함된 폐수 이송이 필요한 다양한 분야에 적용됩니다.
