인라인 펌프 · Inline Pump

TP 400-470/4

TPO 설계 초대형 고압 단단 인라인 벌류트 펌프

제품번호: 96162387 | EAN: 5700397225738

🔍

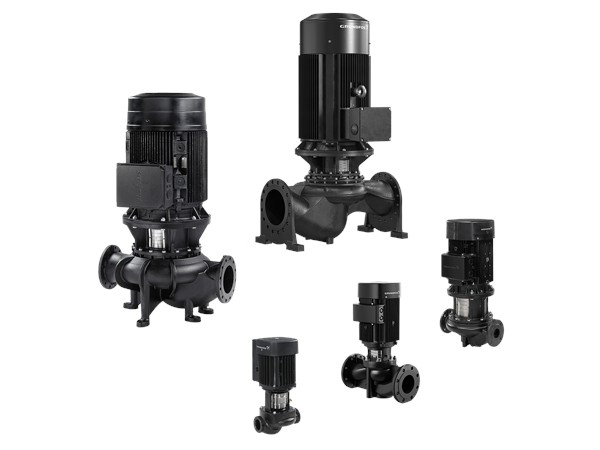

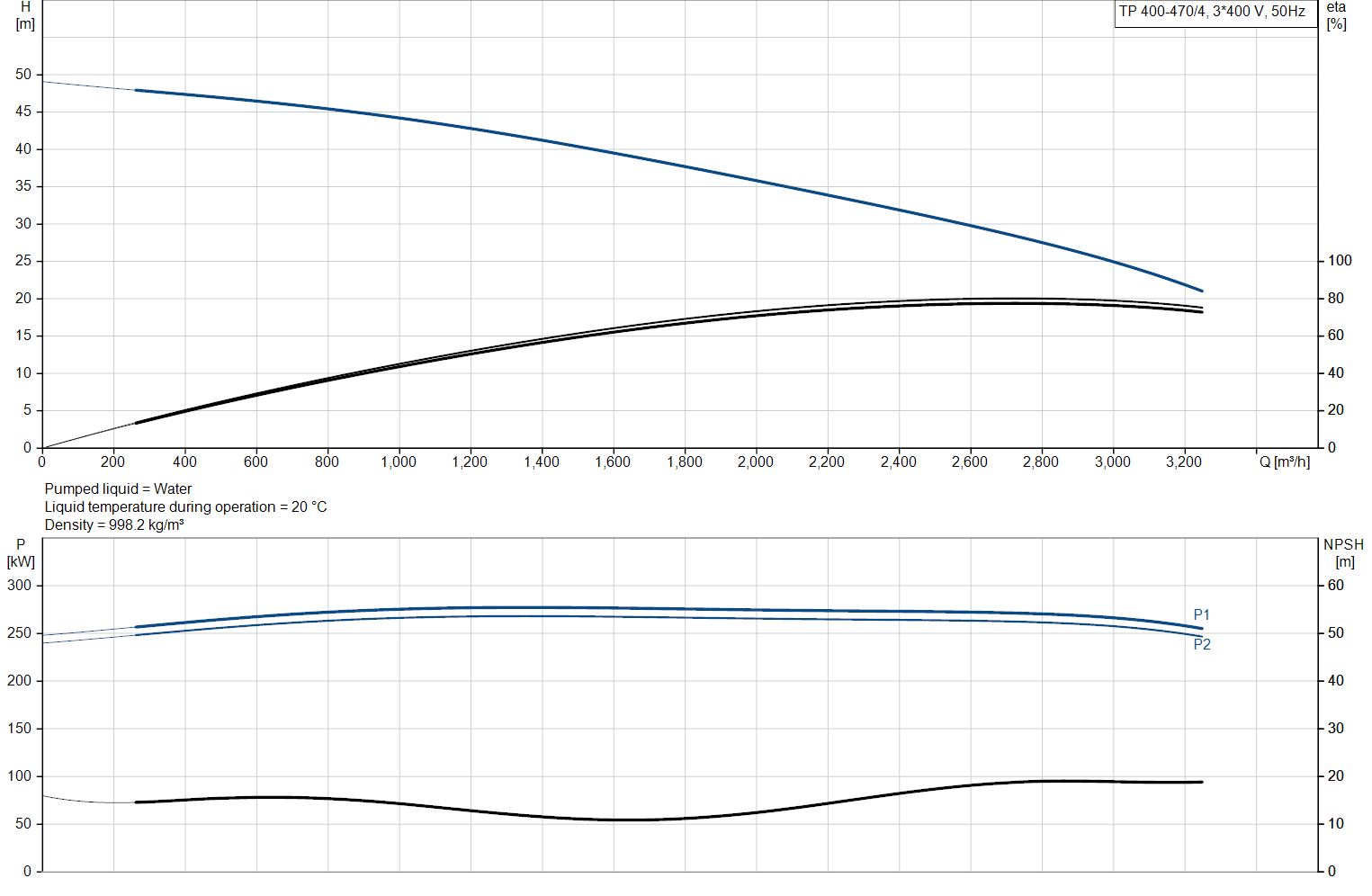

성능 곡선 그래프 🔍

유량 / 양정
정격 유량	2,829 m³/h
정격 양정	28 m
최대 양정	470 dm
펌프 구성
펌프 스피드	1,488 rpm
실제 임펠러 직경	388 mm
샤프트 씰	DBUE (밸런싱 O-링 씰)
인버터	없음 (정속 운전)
최소 효율 지수 (MEI)	≥ 0.7
재질
펌프 하우징	구상 흑연 주철 EN-GJS-400-18-LT / ASTM Grade 60-40-18
임펠러	청동 CuSn10-C
중량
순 중량	3,590 kg
총 중량	4,060 kg
선적 부피	10.8 m³

설치 환경
외기 온도 범위	-20 ~ 55 °C
유체 온도 범위	0 ~ 150 °C
이송 유체	물
밀도	998.2 kg/m³
압력 / 연결
최대 운전 압력	25 bar
지정 온도 최대 압력	25 bar / 150 °C
연결 압력 등급	PN 40
파이프 연결 표준	EN 1092-2 (DIN)
연결 사이즈	DN 500 / DN 400
포트 간 길이	1,400 mm
모터 플랜지 크기	FF740
승인
곡선 공차	ISO 9906:2012 3B

전기 사양
모터 타입	INNOMOTICS
정격 출력 (P2)	315 kW
메인 주파수	50 Hz
정격 전압	3 × 380-420D / 660-725Y V
정격 전류	599 A
기동 전류	850 %
역률 (cos φ)	0.83
정격 속도	1,490 rpm
IE 효율 등급	IE4
최대 부하 효율	96.7 %
3/4 부하 효율	96.7 %
1/2 부하 효율	96.3 %
폴 개수	4
외함 등급	IP55
절연 등급	F
모터 보호	PTC 내장
제품 번호
제품번호	96162387
EAN 번호	5700397225738
모터 번호	99404213

제품 특징 및 장점

🌊

초대형 고유량 · 2,829 m³/h

정격 유량 2,829 m³/h, DN 500/400 대구경 연결. 지역 냉난방 플랜트, 대형 산업 설비 등 초대형 순환 시스템에 최적화된 고유량 인라인 펌프입니다.

🔧

TPO 설계 · 배관 유지 정비

Top Pull Out 설계로 배관 연결 상태에서 파워헤드(모터·펌프헤드·임펠러)만 분리 가능. 3,590kg 초중량 설비에서 유지보수 시간과 비용을 대폭 절감합니다.

💪

고압 PN 40 · 25 bar 대응

최대 운전 압력 25 bar, PN 40 DIN 플랜지 적용. 150°C 고온 유체에서도 안정적 운전 가능. 고압 지역 난방 및 산업 공정 배관에 적합합니다.

🏗️

구상 흑연 주철 · 청동 임펠러

펌프 하우징에 고강도 구상 흑연 주철(EN-GJS-400-18-LT), 임펠러에 내식성 청동(CuSn10-C) 적용. 혹독한 운전 환경에서도 장기 내구성을 보장합니다.

⚡

IE4 고효율 315kW INNOMOTICS 모터

INNOMOTICS IE4 등급 315kW 모터. 최대·3/4 부하 96.7% 고효율 유지. 대용량 운전 시 연간 전력 비용 절감 효과가 매우 큽니다.

🔩

밸런싱 O-링 씰 · EN 12756

밸런싱 O-링 샤프트 씰(DBUE) 적용으로 고압 운전 시 씰 수명이 연장됩니다. EN 12756 국제 규격 준수로 부품 호환성과 정비 편의성을 확보합니다.

도면 및 영상 자료

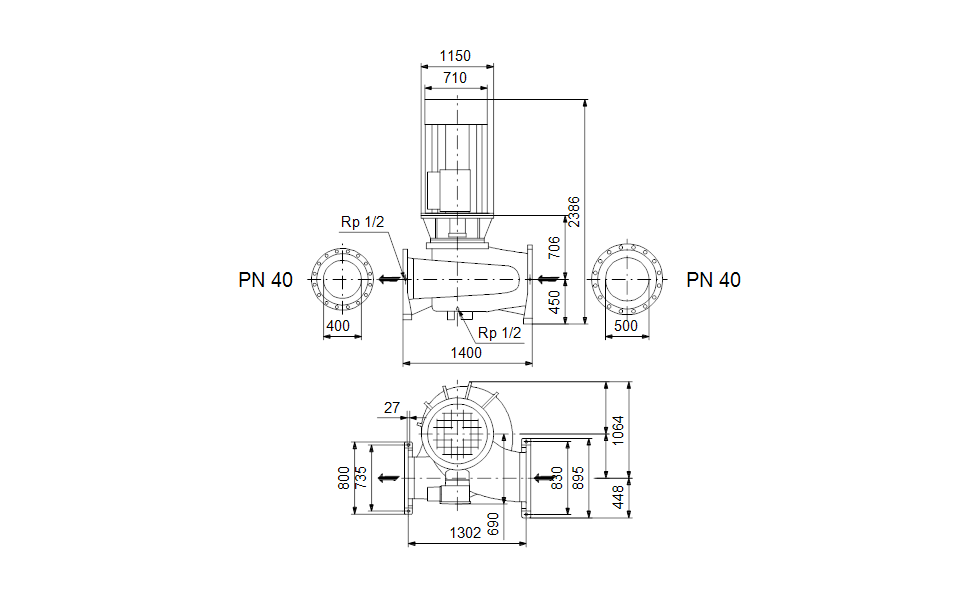

제품 도면

🔍

TP Series 400 분해·조립 가이드 (17분)

📄 제품 브로셔 다운로드 (영문)

HIGH-EFFICIENCY IN-LINE PUMPS TP/TPE 제품 설명서

⬇ PDF 다운로드

TP 시리즈 모델 비교

동일한 TP 시리즈지만 용도와 규모가 다릅니다. 현장 조건에 맞는 모델을 선택하세요.

항목	TP 300-440/4	TP 400-470/4 ★
정격 유량	889.5 m³/h	2,829 m³/h
정격 양정	37.1 m	28 m
최대 운전 압력	16 bar	25 bar
연결 압력 등급	PN 16	PN 40
연결 사이즈	DN 300	DN 500/400
유체 온도	-25 ~ 120 °C	0 ~ 150 °C
펌프 하우징	주철 EN-GJL-250	구상 흑연 주철 EN-GJS-400
임펠러	주철 EN-GJL-200	청동 CuSn10-C
샤프트 씰	BQQE	DBUE (밸런싱)
모터 출력	110 kW	315 kW
IE 효율	IE4 96.5%	IE4 96.7%
순 중량	1,690 kg	3,590 kg
추천 용도	대형 빌딩 공조	지역난방·산업 플랜트

★ 현재 페이지 모델

인증 및 승인

⚡ IE4 고효율 등급

🛡️ IP55 방수·방진

🔒 PTC 모터 보호

📐 ISO 9906:2012 3B

🔩 EN 12756 씰 규격

🌿 MEI ≥ 0.7

적용 분야

TP 400-470/4는 지역 냉난방·산업 플랜트 등 초대형 고압 순환 시스템에 최적화된 인라인 펌프입니다.

🔥 지역 냉난방 🏭 산업용 플랜트 ❄️ 상업용 냉방 💧 대유량 순환 🏗️ 고압 배관 시스템 ⚙️ 산업용 냉각수
