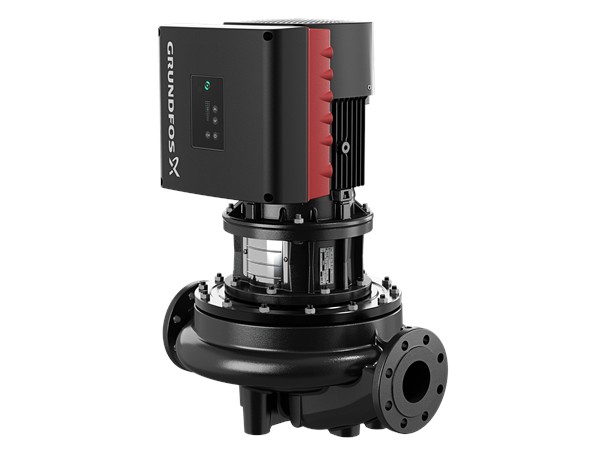

IE5 인버터 내장 단단 인라인 원심 펌프
제품번호: 99114103 | EAN: 5712607023317
| 유량 / 양정 | |
| 정격 유량 | 75.7 m³/h |
| 정격 양정 | 25 m |
| 최대 양정 | 290 dm |
| 펌프 구성 | |
| 펌프 스피드 | 3,518 rpm |
| 실제 임펠러 직경 | 127 mm |
| 샤프트 씰 | BQQE |
| 인버터 | 내장 (Built-in) |
| 제어 패널 | HMI200 - Standard |
| 기능 모듈 | FM310 - Advanced |
| 최소 효율 지수 (MEI) | ≥ 0.53 |
| 재질 | |
| 펌프 하우징 | 주철 EN-GJL-250 / ASTM class 35 |
| 임펠러 | 주철 EN-GJL-200 / ASTM class 30 |
| 중량 | |
| 순 중량 | 88.9 kg |
| 총 중량 | 106 kg |
| 선적 부피 | 0.395 m³ |
| 설치 환경 | |
| 외기 온도 범위 | -20 ~ 50 °C |
| 유체 온도 범위 | -25 ~ 120 °C |
| 이송 유체 | 물 |
| 밀도 | 998.2 kg/m³ |
| 압력 / 연결 | |
| 최대 운전 압력 | 16 bar |
| 지정 온도 최대 압력 | 16 bar / 120 °C |
| 연결 압력 등급 | PN 16 |
| 파이프 연결 표준 | EN 1092-2 (DIN) |
| 연결 사이즈 | DN 80 |

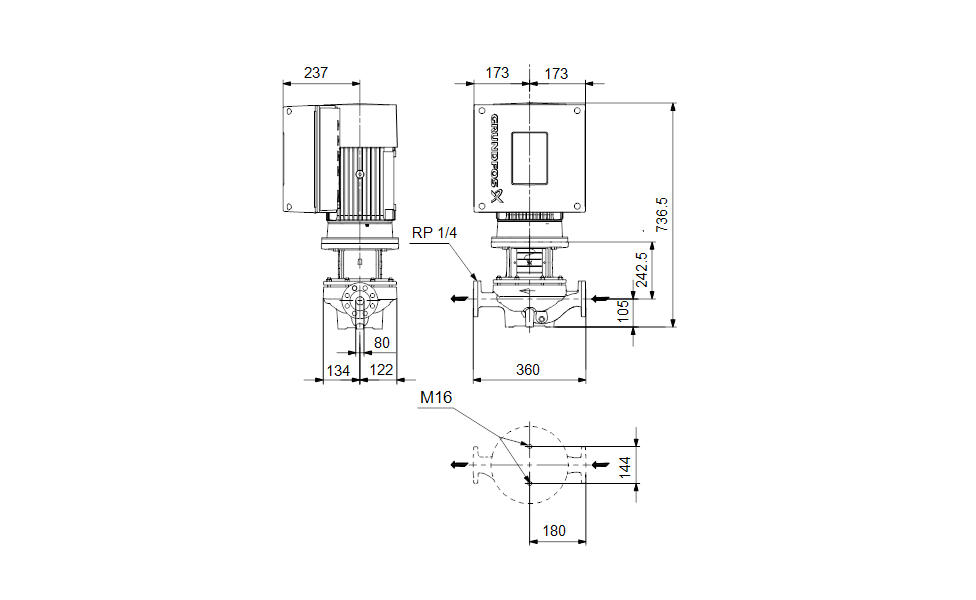

| 포트 간 길이 | 360 mm |
| 모터 플랜지 크기 | FF265 |
| 승인 | |
| 곡선 공차 | ISO 9906:2012 3B2 |
| 전기 사양 | |
| 모터 타입 | 132SF (IE5 영구자석 동기 모터) |
| 정격 출력 (P2) | 7.5 kW |
| 메인 주파수 | 60 Hz |
| 정격 전압 | 3 × 380-500 V |
| 정격 전류 | 14.1 ~ 11.2 A |
| 역률 (cos φ) | 0.93 ~ 0.89 |
| 정격 속도 | 360 ~ 4,000 rpm |
| IE 효율 등급 | IE5 |
| 최대 부하 효율 | 92.5 % |
| 폴 개수 | 2 |
| 외함 등급 | IP55 |
| 절연 등급 | F |
| 모터 보호 | ELEC 내장 |
| 제품 번호 | |
| 제품번호 | 99114103 |
| EAN 번호 | 5712607023317 |
| 모터 번호 | 93026095 |
| 설정 파일 번호 | 99100742 |
TP 펌프는 상업용 냉방·공조 시스템 등 고유량 순환이 필요한 분야에 최적화된 인라인 펌프입니다.
