DANFOSS VACON 드라이브 · 펌프·팬 전용

VACON®
100 FLOW

산업용 펌프·팬·압축기 애플리케이션의 유량 제어 개선과 에너지 절약을 위한 전용 드라이브. 멀티펌프 솔루션과 센서 기반 PID 제어로 정밀한 공정 제어를 지원합니다.

0.55~800 kW  |  3×208–240 V / 3×380–500 V / 3×525–690 V  |  멀티펌프 최대 8대  |  내장 PID 제어

← Danfoss 제품 목록으로 견적 문의하기

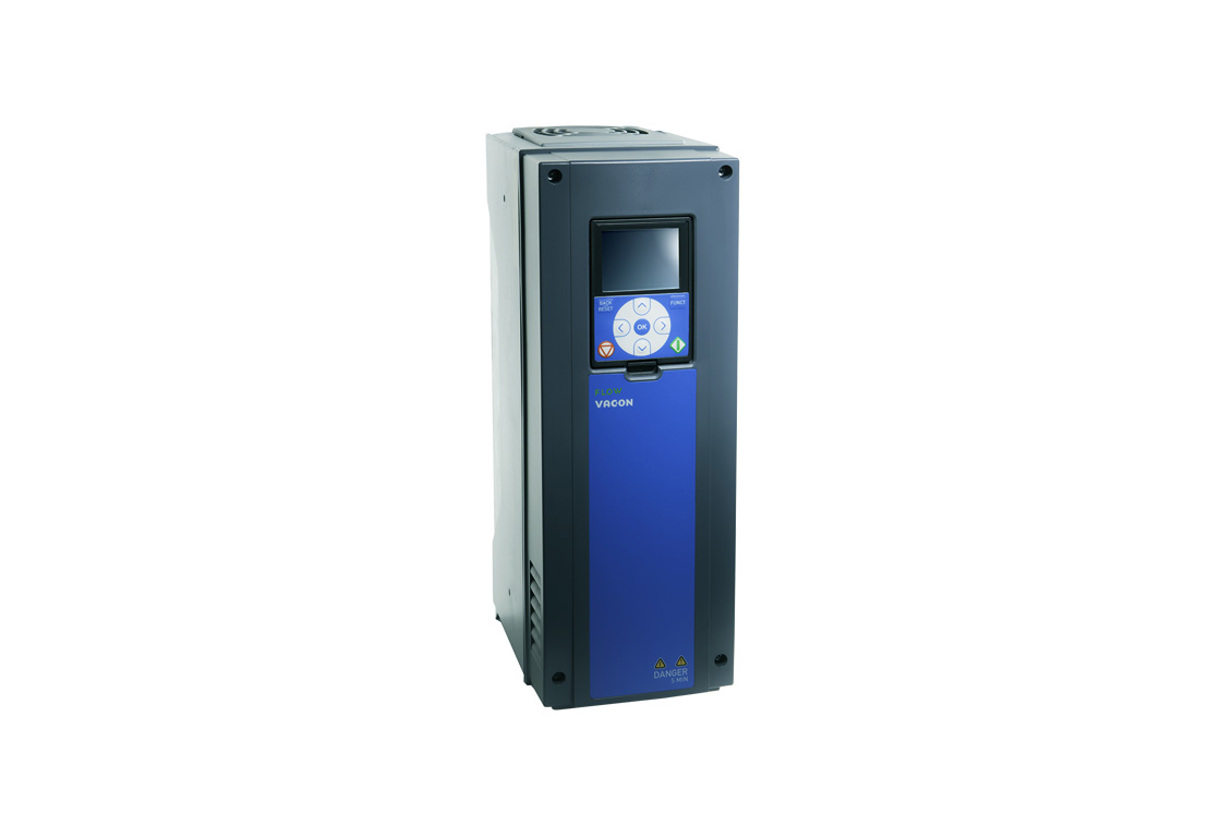

Danfoss VACON 100 FLOW 펌프·팬 드라이브
0.55~800kW
전력 범위 (구성별)
208~690V
공급 전압 (3상)
8대
멀티펌프 최대 제어
SIL3
STO 안전 (옵션보드 필요)

전압별 전력 범위

208–240V 라인
3 × 208–240 V
0.55 – 90 kW
벽면형 · IP00 모듈
380–500V 라인
3 × 380–500 V
1.1 – 630 kW
벽면형 · IP00 모듈 · 인클로저드
525–690V 라인
3 × 525–690 V
5.5 – 800 kW
벽면형 · IP00 모듈 · 인클로저드

FLOW 전용 기능 — 펌프·팬 보호 및 최적화

표준 PID 제어 기능은 외부 컨트롤러 대신 센서를 사용해 펌프 속도를 제어합니다. 이를 통해 수요 변동에 신속히 대응하고 정밀한 공정 제어와 에너지 절약을 동시에 실현합니다.

🌊 FLOW 전용 보호·최적화 기능

Sleep Mode
수요가 낮을 때 펌프를 자동 정지. 압력이 기준 이하로 떨어지면 재기동.
No-Demand Detection
수요가 없는 구간에서 불필요한 고속 운전을 방지.
Pressure Loss Compensation
센서 이후 배관에서 발생하는 압력 손실을 보상.
Soft Filling of Pipes
배관이 찰 때까지 낮은 속도로 운전해 수충격을 방지.
Start Boost
기동 토크를 높여 모든 조건에서 펌프 기동을 보장.
Underload (Dry Pump) 보호
모터 부하 저하를 감지해 건식 운전, 벨트 파손 등 이상 상태로부터 펌프·팬을 보호합니다.
Auto-Cleaning / Anti-Ragging
모터 전류 상승 등 설정 조건에 따라 자동 세정 운전을 수행해 임펠러·배관 막힘을 완화합니다.
Frost Protection
슬립 모드 중 동결 위험 방지를 위해 자동 재기동.
2-Zone / 2×PID Controller
온도·유량 등 두 개의 공정값을 동시 제어하거나 2차 센서로 밸브 등을 제어.

멀티펌프 솔루션 — 최대 8대 통합 제어

🔗 Single Drive System

단일 드라이브로 최대 8대의 펌프를 제어. 유량 변동이 큰 애플리케이션에서 시스템 효율을 높이며, 개별 펌프 분리 운전으로 시스템 이중화(redundancy)가 가능합니다. 듀얼 컨택터 구성 시 모든 펌프의 완전한 교대 운전(alternation)이 가능합니다.

🔗 Multi Drive System

최대 8대의 펌프를 각각의 드라이브로 연결, RS485 통신(Drive-to-Drive)으로 상호 연동합니다. 추가 컨트롤러나 PLC 없이도 완전 이중화된 시스템 구성이 가능하며, 펌프 자동 교대 운전과 막힘 방지를 위한 자동 테스트 운전 기능을 제공합니다.

핵심 기능 및 장점

⚡
펌프·팬·압축기 전용 기능
전용 애플리케이션 기능으로 신속하고 효율적인 시스템 통합이 가능합니다. 별도 PLC 로직 없이도 핵심 보호·최적화 기능을 즉시 활용할 수 있습니다.
🔋
무전해 DC 링크 컨덴서
필름 커패시터 채택으로 드라이브 수명을 연장하고 수명주기 비용을 최소화. 재포밍(reforming) 과정이 필요 없어 항상 즉시 사용 가능합니다.
🖥️
그래픽 키패드 · 마법사 시운전
그래픽 키패드와 마법사(Wizard) 안내로 시운전과 기동이 용이합니다. 9가지 상태 신호를 한 화면에서 확인할 수 있습니다.
🌐
내장 이더넷 · RS485
Modbus TCP, BACnet/IP 등을 기본 지원하며, 구성·주문 사양에 따라 PROFINET I/O, EtherNet/IP, Modbus RTU, BACnet MSTP, Metasys N2 등을 추가로 지원합니다.
🛡️
콘포말 코팅 · IP54 옵션
콘포말 코팅 처리로 까다로운 환경에서 높은 신뢰성을 제공. IP54/UL Type 12 외함은 IP21과 동일한 설치 면적을 유지합니다.
🔌
자유로운 모터 선택
유도 모터(IM), 영구자석 모터(PM), SynRM 모터를 동일한 드라이브로 제어. 모터 기술 전환 시에도 드라이브 교체가 불필요합니다.
전체 기능 요약
  • 펌프·팬·압축기 전용 보호·최적화 기능
  • 멀티펌프 솔루션 (Single/Multi Drive, 최대 8대)
  • 센서 기반 표준 PID 제어
  • Sleep Mode, 동결 방지, Underload(건식 운전) 감지, 자동 세정 등 FLOW 전용 보호·최적화 기능
  • 무전해 DC 링크 컨덴서 (필름 커패시터)
  • 그래픽 키패드 + 마법사 시운전
  • 내장 이더넷(Modbus TCP, BACnet IP, PROFINET, EtherNet/IP)
  • 내장 RS485 (Modbus RTU, BACnet MSTP, Metasys N2)
  • IM·PM·SynRM 모터 자유 선택
  • 콘포말 코팅 회로 기판
  • Safe Torque Off (SIL3, 옵션보드 OPTBJ 필요)
  • IP21/IP54/IP00 등 다양한 설치 형태 지원

주요 문서 자료

Danfoss 공식 문서 페이지에서 최신 자료를 확인하세요.

유형문서명언어다운로드
안내서VACON 100 Selection Guide영어PDF 다운로드 →
응용 제품 안내VACON® 100 FLOW Application Guide영어PDF 다운로드 →
작동 가이드VACON® 100 and 100 FLOW Inst Manual한국어PDF 다운로드 →
작동 가이드VACON® 100 Wall Mounted Drives영어PDF 다운로드 →
안내서드라이브 기술로 에너지 효율을 높이는 9가지 팁한국어PDF 다운로드 →
안내서Product Overview한국어PDF 다운로드 →
안내서DrivePro® Services Overview한국어PDF 다운로드 →
설계 가이드VACON® 100 dUdt Technical Guide영어PDF 다운로드 →

도구 및 지원

🤖
MyDrive® Assistant
AI 기반 빠른 기술 지원 도구.
바로가기 →

주요 특징 및 인증

🌊 펌프·팬·압축기 전용 기능
🔗 멀티펌프 최대 8대 제어
🔋 무전해 DC 링크 컨덴서
🛡️ Safe Torque Off (SIL3 옵션)
🌐 내장 이더넷·RS485
📋 UL 508C / CE / EAC / RCM 인증
⚓ 선급 인증 (DNV-GL·BV·LR·ABS·RINA)
🔌 IM·PM·SynRM 모터 호환

적용 분야

🌬️ 산업용 팬 💧 펌프 설비 ⚙️ 압축기 ❄️ 칠러 및 분배 🏭 담수화 시설 🚰 수처리·폐수처리 🏢 상업용 건물 공조 ⛏️ 광산 펌프
