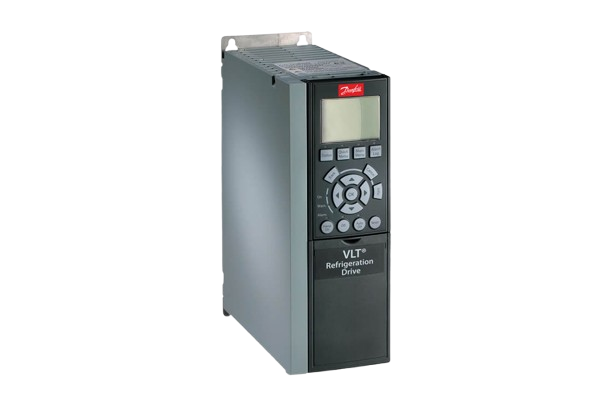

Danfoss VLT Refrigeration Drive FC 103 냉장 드라이브

공급 전압 및 전력 범위

저전압

3 × 200–240 V
1.1 – 45 kW

표준 전압

3 × 380–480 V
1.1 – 560 kW

525–600V 라인

3 × 525–600 V
1.1 – 7.5 kW

525–690V 라인

3 × 525–690 V
75 – 800 kW

COP↑

시스템 전체 성적계수 향상

실제 부하와 용량의 균형을 맞추는 지능형 용량 제어로 시스템 COP를 개선하고 다양한 부분 부하 조건에서 상당한 에너지를 절감합니다.

50℃

무디레이팅 운전

주변 온도 50℃까지 디레이팅 없이 정격 출력으로 운전. 외부 냉각 장비나 드라이브 용량 증설 없이도 고온 기계실에 설치 가능합니다.

TCO↓

수명주기 비용 절감

에너지 절감·유지보수 감소·설치 비용 절약의 3중 효과로 냉장 시스템의 총 소유 비용을 획기적으로 낮춥니다.

🧊

공통 냉장 용어를 그대로 사용하는 셋업 마법사 기능을 내장. 냉장 기술자와 설치업체가 별도 드라이브 전문 지식 없이도 쉽고 안전하게 설치·시운전할 수 있습니다. 내장 공정 제어 기능으로 냉장 애플리케이션 제어 및 시운전을 지원합니다.

❄️

냉장 전용 소프트웨어 기능

펌프 캐스케이드 컨트롤러·유량 보상 등 냉장 특화 기능이 내장되어 에너지 소비와 유지보수 요구사항을 동시에 줄입니다.

🛡️

특수 코팅 전자부품

습기·부식성 환경 등 까다로운 냉장 플랜트 환경에 대응하는 코팅 처리된 전자부품을 적용합니다.

📡

EMC 준수 지원 · 내장 필터

확장 가능한 RFI 필터로 전자기 간섭을 최소화하고 내장 DC 링크 초크로 고조파를 억제. EMC 표준 준수에 필요한 모듈이 드라이브에 내장되어 있습니다.

🔌

케이블 단면적 절약

효율적인 EMC 저감 기능으로 더 작은 단면적의 케이블 사용이 가능. 케이블 비용과 설치 공사비를 동시에 절감합니다.

⚙️

내장 공정 제어

냉장 애플리케이션에 최적화된 내장형 공정 제어 기능으로 냉장 시스템의 용량 제어 및 시운전을 지원합니다.

🔒

Safe Torque Off (STO)

Safe Torque Off(STO) 기능을 지원하여 냉장 설비의 안전 설계 구성에 활용할 수 있습니다. 안전 적용 시 전체 시스템 기준의 검토가 필요합니다.

전체 기능 요약

Danfoss 공식 문서 페이지에서 최신 자료를 확인하세요.

유형	문서명	언어	다운로드
선정 지침서	VLT Refrigeration Drive FC 103 Selection Guide	한국어	PDF 다운로드 →
선정 지침서	VLT Refrigeration Drive FC 103 Selection Guide	영어	PDF 다운로드 →
작동 가이드	VLT® Refrigeration Drive FC 103 1.1–90 kW	한국어	PDF 다운로드 →
작동 가이드	VLT® Refrigeration Drive FC 103 1.1–90 kW	영어	PDF 다운로드 →
설계 가이드	VLT® Refrigeration Drive FC 103 1.1–90 kW	영어	PDF 다운로드 →
작동 가이드	VLT® Refrigeration Drive FC 103 355–800 kW	한국어	PDF 다운로드 →
작동 가이드	VLT® Refrigeration Drive FC 103 110–800 kW	영어	PDF 다운로드 →
작동 가이드	VLT® FC 103 Low Harmonic Drive	영어	PDF 다운로드 →
작동 가이드	Safe Torque Off (STO)	한국어	PDF 다운로드 →
회로도	Wiring Schematic FC 103 1.1–90 kW	—	PDF 다운로드 →
안내서	드라이브 기술로 에너지 효율을 높이는 9가지 팁	한국어	PDF 다운로드 →
서비스 안내	DrivePro® Services Overview	한국어	PDF 다운로드 →
