부스터 펌프 · Booster Pump

CMBE 3-62 · 5-62

인버터 내장 컴팩트 단펌프 부스터 시스템

3-62 제품번호: 98374709 | 5-62 제품번호: 98563727

← 부스터 펌프 목록으로 돌아가기 견적 문의하기

CMBE 3-62

10bar

최대 운전 압력

8m³/h

최대 유량

76m

최대 양정

0~60°C

유체 온도 범위

CMBE 5-62

10bar

최대 운전 압력

16m³/h

최대 유량

102m

최대 양정

0~60°C

유체 온도 범위

CMBE 3-62

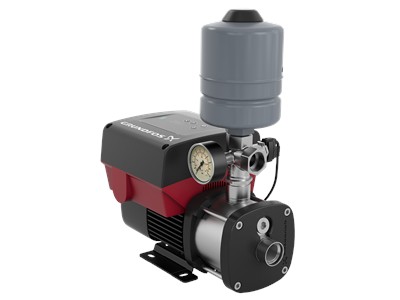

CMBE 3-62 제품 이미지

🔍

성능 곡선 그래프 🔍

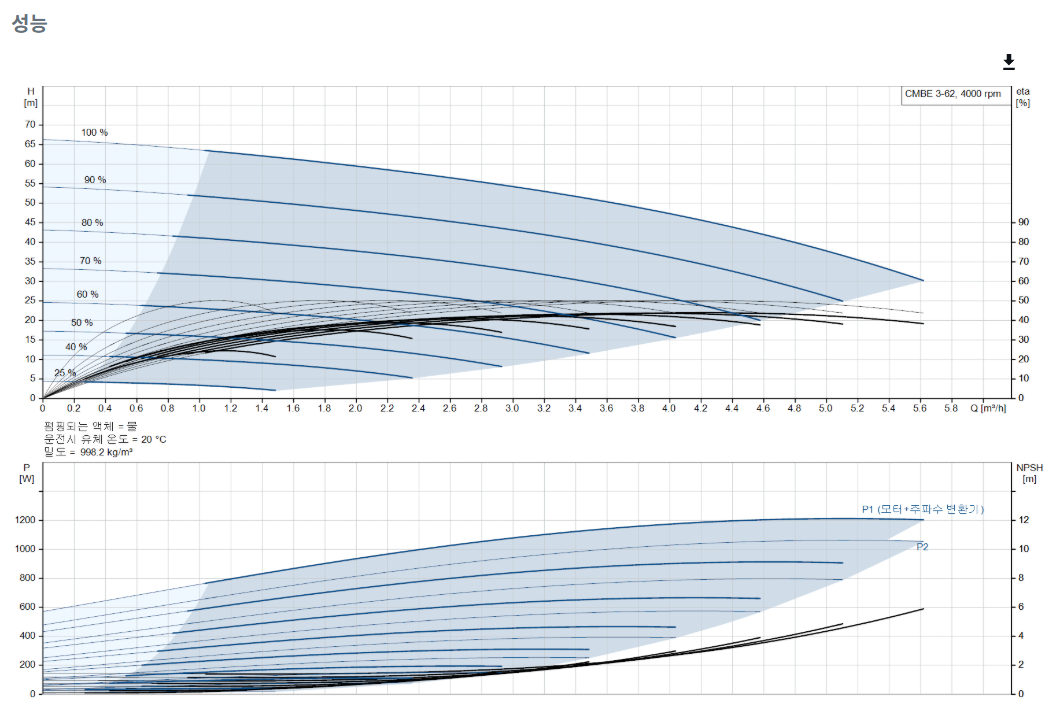

CMBE 3-62 성능 곡선

유량 / 양정
정격 유량	4.2 m³/h
최대 유량	8 m³/h
정격 양정	45.2 m
최대 양정	76 m
펌프 구성
펌프 개수	1 (단펌프)
임펠러 단수	4단
펌프 속도	3,780 rpm
샤프트 씰	AQQE (EPDM)
재질
펌프 하우징	Stainless steel EN 1.4301 / AISI 304
임펠러	Stainless steel EN 1.4301 / AISI 304
탱크 / 중량
탱크 부피	2 L
순 중량	17.4 kg
총 중량	27.2 kg

설치 환경
최대 주변 온도	50 °C
유체 온도 범위	0 ~ 60 °C
이송 유체	물
압력 / 연결
최대 운전 압력	10 bar
연결 압력 등급	PN 10
흡입구 연결	NPT(M) 1 inch (ANSI B1.20.1)
토출구 연결	NPT(F) 1 inch (ANSI B1.20.1)
최대 흡입 리프트	1 m (20°C 기준, 비자흡식)
승인
승인	cULus
식수 승인	CULUS DW NSF61

전기 사양
정격 출력 (P2)	1.1 kW
메인 주파수	60 Hz
정격 전압	1 × 200-240 V
최대 전류 소비	6.7 ~ 5.6 A
외함 등급	IP55
절연 등급	F
케이블	별도 케이블 없음
전원 플러그	플러그 없음 (No plug)
제품 번호
제품번호	98374709
EAN 번호	5711493909415

CMBE 5-62

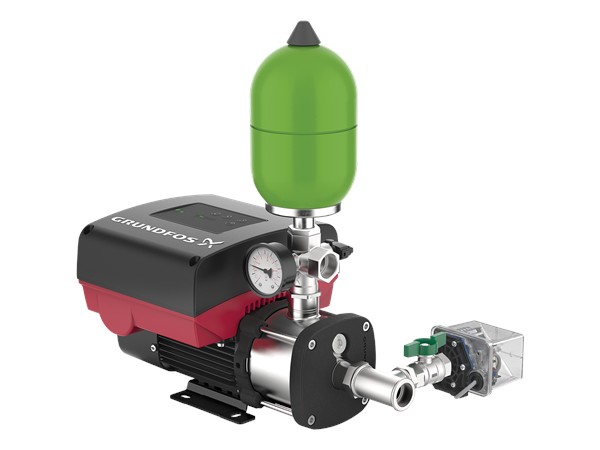

CMBE 5-62 제품 이미지

🔍

성능 곡선 그래프 🔍

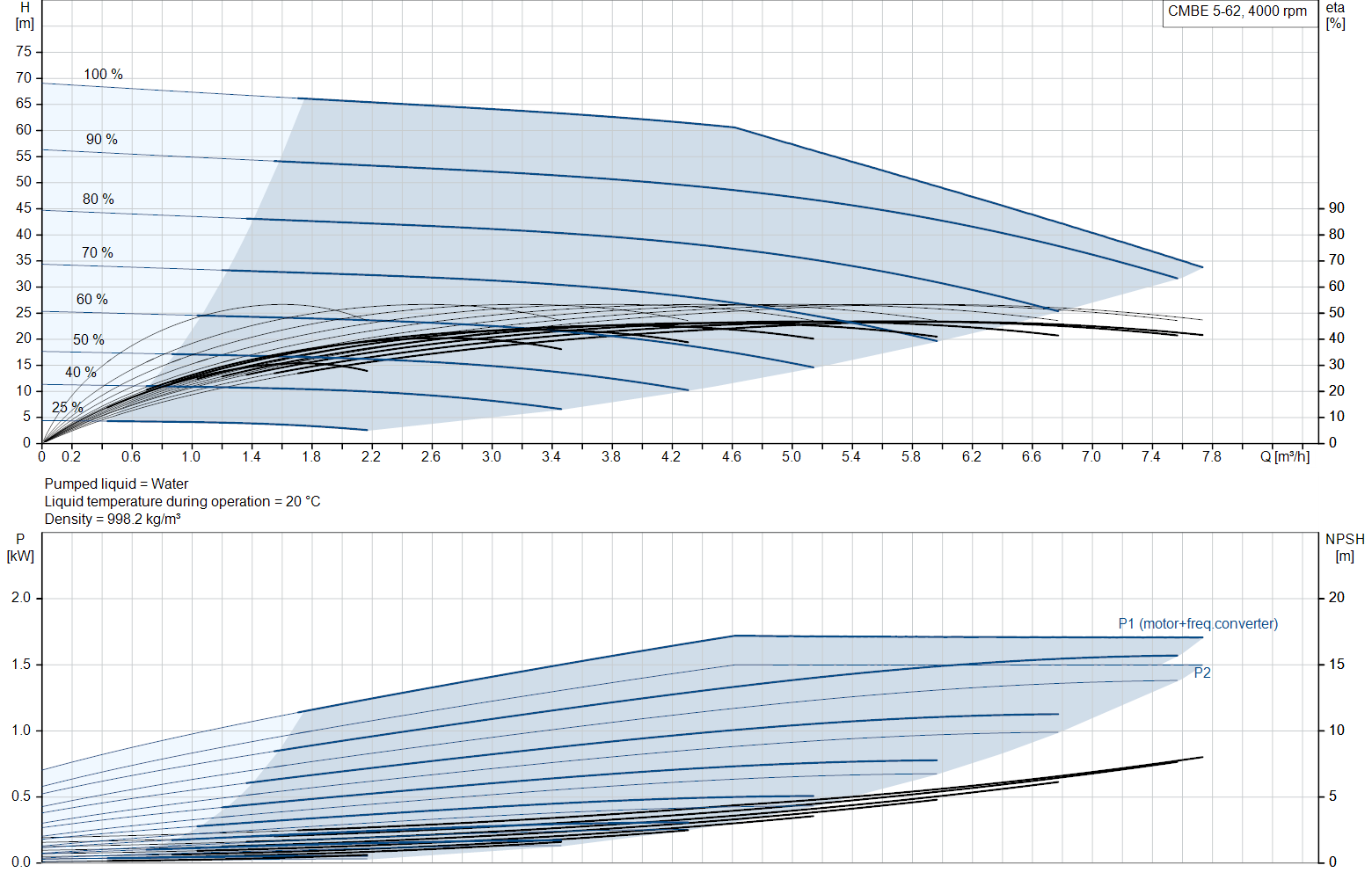

CMBE 5-62 성능 곡선

유량 / 양정
정격 유량	6 m³/h
최대 유량	16 m³/h
정격 양정	47.8 m
최대 양정	102 m
펌프 구성
펌프 개수	1 (단펌프)
임펠러 단수	4단
펌프 속도	3,868 rpm
샤프트 씰	AVBE (EPDM)
재질
펌프 하우징	Stainless steel EN 1.4301 / AISI 304
임펠러	Stainless steel EN 1.4301 / AISI 304
탱크 / 중량
탱크 부피	2 L
순 중량	22.4 kg
총 중량	30.6 kg

설치 환경
최대 주변 온도	55 °C
유체 온도 범위	0 ~ 60 °C
이송 유체	물
압력 / 연결
최대 운전 압력	10 bar
연결 압력 등급	PN 10
흡입구 연결	Rp 1 1/4 inch (ISO 228-1)
토출구 연결	Rp 1 inch (ISO 228-1)
최대 흡입 리프트	1 m (20°C 기준, 비자흡식)
승인
승인	CE, EAC, CN ROHS EXE, MORO
식수 승인	UBA
환경 승인	WEEE

전기 사양
정격 출력 (P2)	1.5 kW
메인 주파수	50 Hz
정격 전압	1 × 200-240 V
최대 전류 소비	9.10 ~ 7.60 A
외함 등급	IP55
절연 등급	F
케이블 길이	1.5 m
전원 플러그	Schuko plug (Type E/F, CEE7/7)
제품 번호
제품번호	98563727
EAN 번호	5711497247704

제품 특징 및 장점

🔌

인버터 내장 일체형 설계

CME 펌프에 주파수 변환기가 통합된 컴팩트 일체형 구조. 별도 제어반 없이 단독으로 설치·운전할 수 있습니다.

💧

지속적 압력 제어

압력 센서가 소비 변화를 실시간 감지해 모터 속도를 자동 조절. 소비량과 무관하게 항상 일정한 수압을 유지합니다.

🔧

5-way 밸브 일체 구성

5-way 밸브, 확장 탱크, 압력 게이지, 압력 스위치 모두 포함. 배관 연결 후 플러그 연결만으로 즉시 가동됩니다.

🛡️

모터 보호 장치 불필요

MGE 모터에 저속 과부하 및 봉쇄 열 보호 기능 통합 (IEC 34.11 TP211). 별도 외부 보호 장치 없이도 안전하게 운전됩니다.

🏗️

스테인리스 스틸 구조

펌프 하우징·임펠러 모두 AISI 304 스테인리스 스틸 적용. 내식성이 뛰어나고 위생적인 급수 환경을 장기간 유지합니다.

✅

모델별 인증

3-62: cULus · CULUS DW NSF61 식수 인증
5-62: CE · EAC · UBA 식수 승인 · WEEE

도면 및 설명서

CMBE 3-62

제품 도면

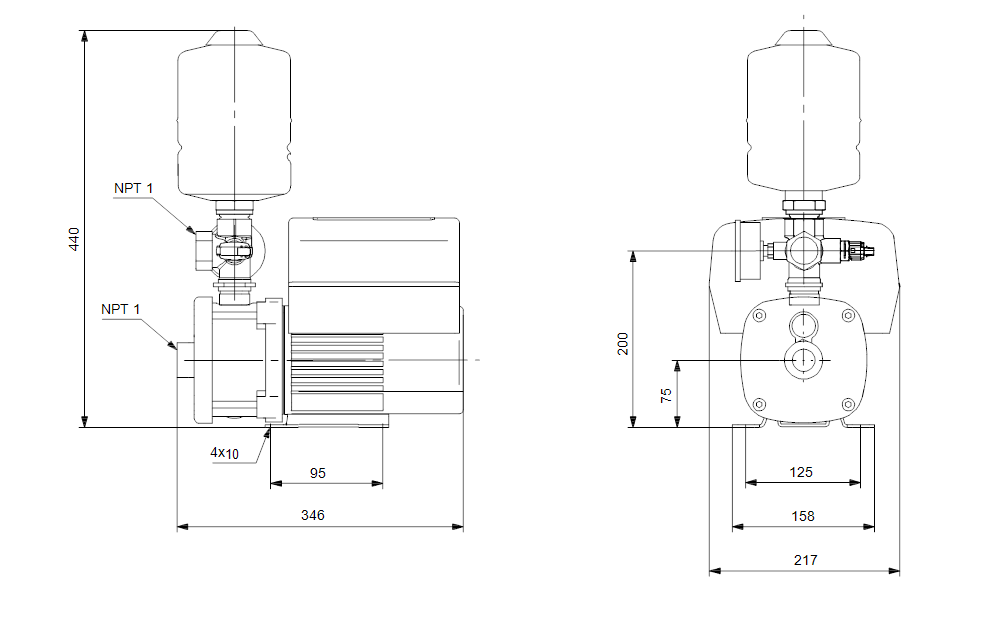

CMBE 3-62 도면

🔍

CMBE 5-62

제품 도면

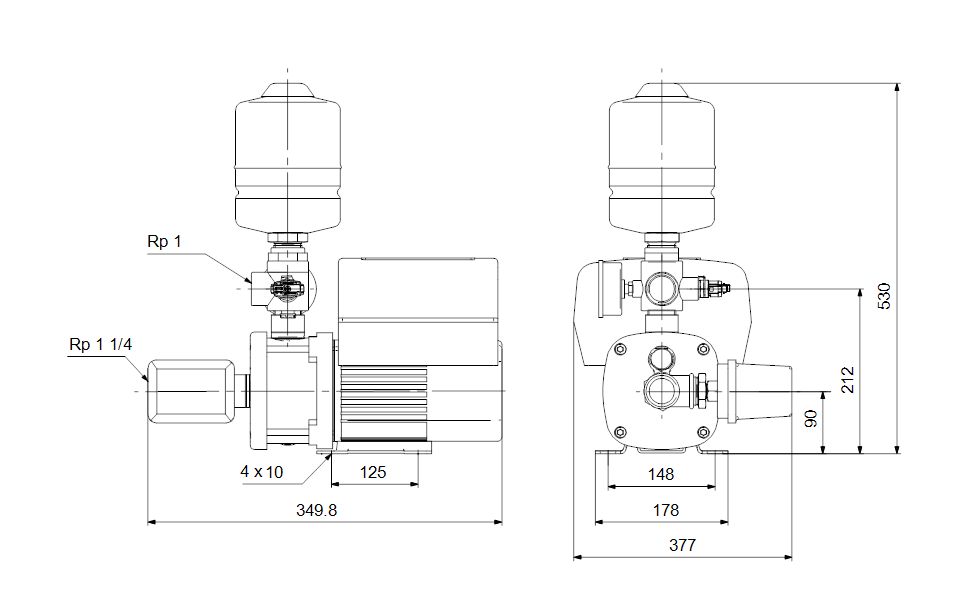

CMBE 5-62 도면

🔍

📄 Quick Guide 다운로드 (영문)

CMBE · CMBE TWIN 설치·운전·유지보수 가이드

⬇ PDF 다운로드

인증 및 승인

CMBE 3-62

🇺🇸 cULus 인증

💧 NSF61 식수 인증

🛡️ IP55 방수·방진

📋 CULUS DW 인증

📐 ISO 9906:2012 3B

CMBE 5-62

🇪🇺 CE 인증

💧 UBA 식수 승인

🛡️ IP55 방수·방진

♻️ WEEE 환경 승인

✅ EAC 인증

📐 ISO 9906:2012 3B

적용 분야

CMBE는 가정용 및 경상업용 급수 가압에 최적화된 컴팩트 단펌프 부스터입니다.

🏢 아파트 건물 🏫 학교 🏨 소형 호텔 🏬 사무실 건물 🌾 농업용 급수 🏠 가정용 수압 부스팅 🏪 상업용 수압 부스팅
