DANFOSS VACON 드라이브 · 수냉식

VACON® NXP
Liquid Cooled
Enclosed Drive

조선·중공업 극한 환경을 위한 수냉식 판넬형 드라이브. 소형 IP54 외함·AFE 에너지 회생·Common DC Bus 구성으로 고출력 설비의 TCO를 획기적으로 절감합니다.

700~1,550 kW  |  400–500 V / 525–690 V  |  IP54 수냉식 외함  |  AFE · NXA / NXN / NXB / NXI

← Danfoss 제품 목록으로 견적 문의하기

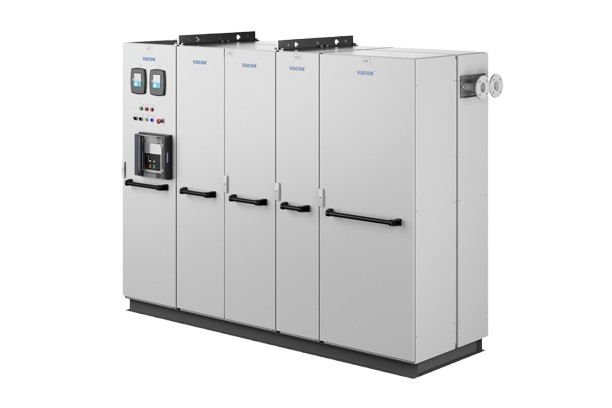

Danfoss VACON NXP Liquid Cooled Enclosed Drive
700~1,550kW
전력 범위
400~690V
공급 전압 (3상)
IP54
보호 등급 (수냉식 외함)
저소음
냉각 팬 불필요 · 저소음 운전

공급 전압 및 전력 범위

표준 전압
3 × 400–500 V
700 – 1,100 kW
AFE / 비회생 방식 모두 적용 가능
고전압
3 × 525–690 V
800 – 1,550 kW
선박·중공업 고전압 라인 직결
설치 형태
수냉식 판넬형 (Enclosed)
IP54 / 벽면 또는 독립형 / 에어 덕트 불필요
냉각 방식
수냉식 (Liquid Cooled)
열 손실을 냉각수로 소산 → 공조 부하 최소화

🔧 Common DC Bus 구성 — NXA · NXN · NXB · NXI

NXA
Active Front End
에너지 회생형 프론트 엔드. 제동 에너지를 전력망으로 반환하고 고조파를 최소화합니다.
NXN
비회생 프론트 엔드
회생이 불필요한 애플리케이션용 경제적 프론트 엔드 구성.
NXB
제동 초퍼
DC 버스 과전압 방지용 제동 초퍼 유닛. 급감속 설비에 적합.
NXI
인버터
모터 출력 인버터 유닛. 공통 DC 버스에서 다수 모터를 독립 제어.

단일 전용 드라이브부터 대규모 공통 DC 버스 시스템까지 수많은 조합으로 구성 가능합니다. 자세한 내용은 VACON® NXP Common DC Bus 선정 지침서 (한국어)를 참조하시기 바랍니다.

수냉식 · IP54의 핵심 이점

IP54
고보호 등급 외함
플랜트·선박의 거의 모든 장소에 설치 가능. 전기실 이외 구역에도 직접 장착하여 배선·설치 비용을 절감합니다.
저소음
냉각 팬 없음
대형 냉각 팬이 불필요해 운전 소음이 거의 없습니다. 소음에 민감한 선박·실내 설비에 이상적입니다.
TCO↓
공조 인프라 절감
열 손실을 냉각수로 소산하여 대형 공조 시스템 투자비를 절감하고 전기실 부하를 줄입니다.
소형
에어 덕트 불필요
에어 덕트가 없어 설치 공간이 작아집니다. 공간이 제한된 선박 전기실·기계실에 최적입니다.

핵심 기능 및 장점

🚢
조선·해양 국제 인증 충족
해상·안전성·EMC·고조파 관련 국제 표준 및 글로벌 요건을 충족. 선급 인증이 필요한 선박 및 해양 플랫폼 프로젝트에 바로 적용 가능합니다.
🔒
STO · SS1 기능 안전 옵션
Safe Torque Off(STO) 및 Safe Stop 1(SS1) 등 기능 안전 옵션을 통해 안전 시스템 구성이 가능합니다. 구체적인 구성은 적용 옵션 및 현장 안전 설계에 따라 달라집니다.
🛡️
콘포말 코팅 회로 기판
콘포말 코팅 처리된 회로 기판으로 습기·진동 등 열악한 운전 환경에서 드라이브 신뢰성을 높입니다.
🔧
빠르고 쉬운 서비스
완전히 표준화된 판넬형 설계로 서비스 작업이 신속하고 용이합니다. Retrofit 프로젝트에서 기존 캐비닛을 최대한 활용할 수 있습니다.
♻️
AFE 에너지 회생 (NXA 구성)
액티브 프론트 엔드(NXA) 구성으로 제동 에너지를 전력망에 반환. 고조파 왜곡을 최소화하고 단위 역률 운전으로 전력 품질을 개선합니다.
🏗️
설비 개량 최적 — Retrofit
에어 덕트 불필요·소형 설계·IP54 등급으로 기존 공냉식 설비를 수냉식으로 교체하는 Retrofit 프로젝트에 특히 적합합니다.
전체 기능 요약
  • IP54 고보호 등급 수냉식 외함
  • AFE (NXA) 에너지 회생 및 고조파 최소화
  • Common DC Bus: NXA / NXN / NXB / NXI 구성
  • STO + SS1 기능 안전 내장
  • 콘포말 코팅 회로 기판 (해양 환경 대응)
  • 냉각 팬 불필요 → 저소음 운전
  • 에어 덕트 불필요 → 설치 공간 최소화
  • 전기실 공조 부하 및 투자 절감
  • 해상·EMC·고조파 국제 인증 충족
  • 설비 개량 (Retrofit) 프로젝트 최적
  • 단일 드라이브 ~ 대규모 DC Bus 시스템 구성
  • 완전 표준화 설계로 신속한 서비스

주요 문서 자료

Danfoss 공식 문서 페이지에서 최신 자료를 확인하세요.

유형문서명언어다운로드
선정 지침서VACON NXP Liquid Cooled Selection Guide한국어PDF 다운로드 →
제품 개요VACON NXP Product Overview한국어PDF 다운로드 →
작동 가이드VACON® NXP Advanced Safety Options영어PDF 다운로드 →
설계 가이드VACON® Hybridization Design Guide영어PDF 다운로드 →
응용 안내VACON® NX All in One Application Guide영어PDF 다운로드 →
응용 안내VACON® NX Marine Application Manual영어PDF 다운로드 →
응용 안내VACON® NXP AFE II Application Manual영어PDF 다운로드 →
상태 감시VACON Condition-based Monitoring영어PDF 다운로드 →
서비스 안내DrivePro® Services Overview한국어PDF 다운로드 →
Danfoss 공식 문서 페이지에서 전체 자료 보기 →

도구 및 지원

🤖
MyDrive® Assistant
AI 기반 빠른 기술 지원 도구.
바로가기 →
⚓

수냉식 NXP의 후속 — Danfoss iC7-Marine

VACON® NXP Liquid Cooled의 해양 유산을 계승하면서 전자실 공간을 40% 줄이고 사이버 보안·고급 분석 기능을 더한 iC7-Marine이 출시되었습니다. 신조선 및 대규모 Retrofit 프로젝트에서 함께 검토해 보시기 바랍니다.

iC7-Marine 자세히 보기 →

주요 특징 및 인증

🚢 해상·안전·EMC 관련 국제 표준
🔒 STO + SS1 기능 안전 옵션
🛡️ 콘포말 코팅 회로 기판
💧 IP54 수냉식 외함
♻️ AFE 에너지 회생 (NXA)
🔇 냉각 팬 불필요 (저소음 운전)
📡 EMC · 고조파 인증
🔧 Common DC Bus 지원

적용 분야

🚢 선박 추진·스러스터 ⚓ 해양 플랫폼 🌬️ 선박 팬·환기 ❄️ 선박 냉장 압축기 ⚡ 선박 전력 변환·발전 ⛏️ 광업 대형 설비 🏗️ 크레인·윈치 💧 대용량 펌프 🌀 압축기 🔄 Retrofit 설비 개량
