그런포스 CUE 가변 주파수 드라이브 90kW | 효일종합상사 공식 대리점

🔍

통합 드라이브가 없는 모든 그런포스 펌프의 효과적인 속도 제어를 위해 설계된 가변 주파수 드라이브입니다. 상하수도, 빌딩 서비스, 산업용 펌핑 솔루션에 적합하며, 그런포스 iSOLUTIONS의 핵심 구성요소로서 E-pump 라인업을 자연스럽게 확장합니다. 정압, 차압, 정유량 등 사전 정의된 제어 모드를 제공해 설치와 프로그래밍을 단순화하며, GENIECON PANEL-EC와 연동하여 다중 펌프 통합 제어 시스템을 구성합니다.

안전 / 보호
안전 기능	Safe Torque Off (STO)
내장 모터 보호	지원 (Yes)
열 보호	외부 (External)
EMC / 코팅
RFI 필터 타입 (EN 61800-3)	C1
코팅 등급 (IEC721 3-3)	3C3
승인
승인	CE, CULUS, C-TICK
중량
순 중량	64 kg
총 중량	64.2 kg

설치 환경
외기 온도 범위	0 ~ 50 °C
상대 습도	5 ~ 95 %
설치 방식	벽면 설치 (WALL)
백플레이트	없음
CUE 외함 사이즈	C2
케이블
케이블 글랜드 입구	표준 케이블 입구
케이블 길이	150 / 300 m

전기 사양
정격 출력 (P2)	90 kW
메인 주파수	50 / 60 Hz
정격 전압	3 × 380-440/441-500 V
정격 전류	177 ~ 160 A
최대 소비 전류	177 A
최대 부하 효율	98 %
외함 등급	IP55
메인 입력 타입	Mains disconnect
제품 번호
제품번호	99616799
EAN 번호	5713831975106

제품 특징 및 장점

🎛️

사전 정의 제어 모드

정압, 정차압, 비례차압, 정온도, 정레벨, 정유량, 오픈루프, 센서리스 정차압·비례차압 등 다양한 제어 모드를 사전 제공해 프로그래밍을 단순화합니다.

⚙️

그런포스 펌프 전용 사전 설정

다양한 그런포스 펌프 모델에 대한 사전 프로그래밍 데이터를 내장. 설치 시 펌프에 맞는 최적값이 자동 설정되어 설치와 보호 성능이 향상됩니다.

📱

고급 HMI 패널

설정값·운전모드·제어모드를 한 번에 조정하는 즐겨찾기 메뉴, 비밀번호 보호 메인 메뉴, 상세 설명을 제공하는 정보 키와 데이터 로깅 기능을 지원합니다.

🔌

다양한 모터 타입 호환

비동기 유도 모터, 영구자석 모터, 동기 릴럭턴스 모터, PM 보조 SynRM 모터와 호환됩니다. dU/dt 및 사인파 필터로 모터 권선 전압과 소음을 저감합니다.

🛡️

STO 안전 기능

Safe Torque Off(STO) 안전 기능과 내장 모터 보호로 시스템 안전성을 강화합니다. RFI 필터(C1)와 코팅 등급(3C3)으로 가혹한 환경에서도 안정적으로 운전됩니다.

🔗

입출력 확장 보드

추가 센서용 0/4-20mA 아날로그 입력, 0-20mA 아날로그 출력, 베어링 모니터링 등에 활용 가능한 Pt100/Pt1000 온도 센서 입력 2개를 추가로 제공합니다.

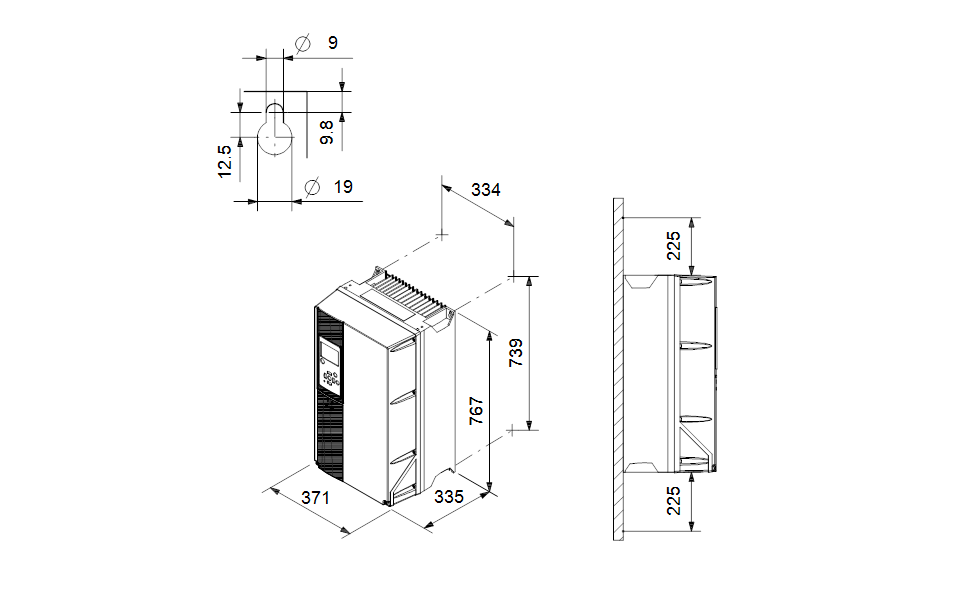

제품 도면

🔍

인증 및 승인

🇪🇺 CE 인증

✅ CULUS

✅ C-TICK

🛡️ IP55

🔒 Safe Torque Off (STO)

적용 분야

CUE는 통합 드라이브가 없는 그런포스 펌프의 속도 제어가 필요한 모든 산업·상하수도 현장에 적합합니다.

🏭 산업용 세척·공정 🔥 산업용 난방·냉각 💧 산업용수 공급·이송 ♻️ 산업폐수 처리·재사용 🌊 지표수 취수·식수처리 🏙️ 배수·지역 급수 🌾 관개·농업용수 🌞 태양광 급수 솔루션
